首页  >  产品百科  >  231-305/026-000

231-305/026-000

厂牌: WAGO
产品描述: Conn Terminal Block F 4 POS 5.08mm ST Cable Mount 16A Box
供应商型号: 231-305/026-000
供应商: 云汉优选
标准整包数: 1

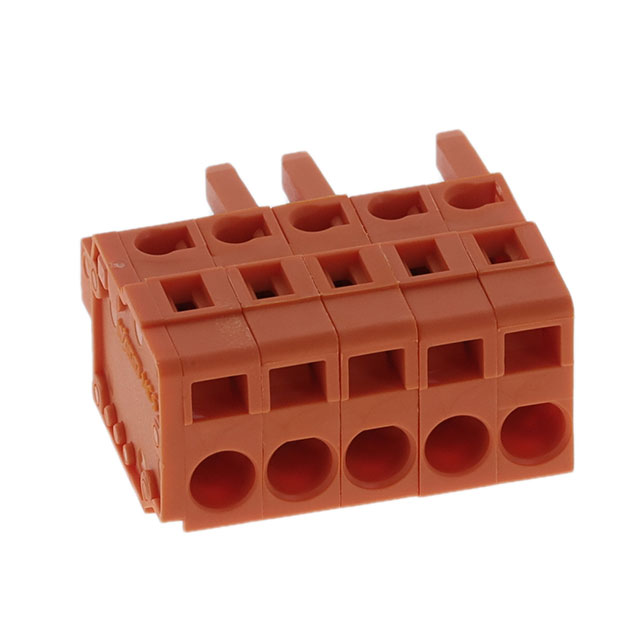

WAGO 接线座- 接头/插头和插口 231-305/026-000

231-305/026-000概述

    # 女插式插针技术手册

    1. 产品简介


    女插式插针是一种用于电气连接的电子元器件,广泛应用于工业控制、通信设备和家用电器等领域。其核心部件为插针,设计间距为5.08毫米(0.2英寸),提供多种规格以满足不同应用需求。这些插针的主要功能是实现可靠且高效的电连接,从而确保系统的稳定运行。
    主要功能
    - 实现电路板间的电气连接。
    - 提供高电流承载能力。
    - 支持多极设计以适应复杂的连接需求。
    应用领域
    - 工业自动化设备。
    - 数据通信设备。
    - 家电及消费电子产品。

    2. 技术参数


    以下是该女插式插针的技术规格:
    | 参数名称 | 规格范围 |

    | 插针间距 | 5.08 mm (0.2 in) |
    | 截面积 | 0.08 - 2.5 mm² |
    | 美制线规 | 28 - 12 AWG |
    | 剥线长度 | 8 - 9 mm |
    | 测量电压 | 320 V |
    | 冲击电压 | 4 kV |
    | 污染等级 | 2 |
    | 最大电流强度 | 16 A |
    | 外形尺寸 | 14.3 × 26.9 × 26.45 mm |
    | 连接点数量 | 5 |
    | 极数 | 5 |
    | 颜色 | 橙色 |
    | 重量 | 9.183 g |
    备注:L = (极数 × 插针间距) + 1.5 mm。

    3. 产品特点和优势


    - 高可靠性:采用优质材料制造,确保长期稳定运行。
    - 多功能设计:支持多种截面积和极数选择,满足多样化需求。
    - 易于安装:模块化设计简化装配流程,提高生产效率。
    - 安全性能强:具备较高的耐冲击电压能力,适用于恶劣环境。
    这些特性使得女插式插针成为众多行业中理想的连接解决方案。

    4. 应用案例和使用建议


    应用案例
    - 在工业机器人中作为信号传输接口。
    - 在通信基站中连接电源模块与控制单元。
    - 在家用空调系统中实现主控板与传感器的数据交互。
    使用建议
    1. 根据实际负载需求选择合适的截面积。
    2. 定期检查连接部位是否存在氧化现象,必要时进行清洁处理。
    3. 注意安装过程中避免过度弯曲或拉伸插针,以免影响使用寿命。

    5. 兼容性和支持


    此女插式插针可与其他标准接口设备无缝对接,广泛兼容各种主流品牌的产品。厂商提供全面的技术支持和服务保障,包括产品选型指导、现场调试和技术培训等服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查剥线长度并重新压接。 |
    | 长时间使用后接触电阻增大 | 清洁触点并更换磨损部件。 |
    | 设备启动时发生过热现象 | 检查是否超载,并调整负载分配。 |

    7. 总结和推荐


    综上所述,这款女插式插针凭借其卓越的技术性能和广泛的适用性,在众多行业中表现出色。它不仅能够满足日常使用的高标准要求,还具备较强的环境适应能力。因此,强烈推荐给需要高效、安全连接解决方案的用户。
    如果您正在寻找一款可靠的电子连接器,这款女插式插针无疑是您的最佳选择!

231-305/026-000参数

参数
长*宽*高 14.3mm(长度)*26.9mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

231-305/026-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-305/026-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-305/026-000 231-305/026-000数据手册

231-305/026-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
