首页  >  产品百科  >  739-155

739-155

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-739-155
供应商: 云汉优选
标准整包数: 40

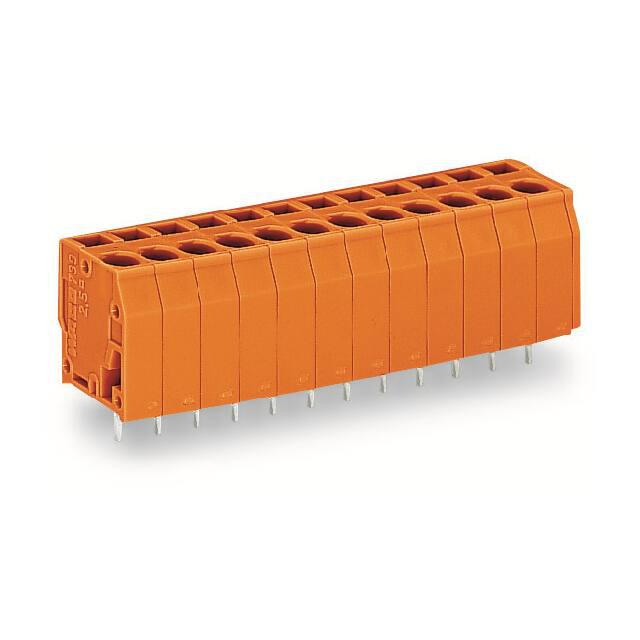

WAGO 接线板-线至板 739-155

739-155概述

    WAGO 739-155 技术手册解读

    1. 产品简介


    产品类型: 连接器插片(端子排)
    主要功能: 提供电路连接,适用于垂直方向进线和操作,具备CAGE CLAMP® 接线技术。
    应用领域: 广泛应用于电气安装、控制柜、自动化设备等领域,用于安全可靠地连接电线。

    2. 技术参数


    - 电气规格:
    - 最大额定电压(IEC/EN 60664-1):320V
    - 冲击电压(IEC/EN 60664-1):4 kV
    - 额定电流(IEC/EN 60664-1):24A
    - UL认证电压(Use Group B):300V
    - UL认证电流(Use Group B):20A
    - CSA认证电压(Use Group B):300V
    - CSA认证电流(Use Group B):12A
    - 机械规格:
    - 导线规格:裸导线 0.08 … 2.5 mm²;带绝缘层的导线 0.25 … 2.5 mm²
    - 引脚间距:5.08 mm (0.2 inch)
    - 引脚数:5
    - 引脚尺寸:0.8 x 1.2 mm
    - 引脚长度:3.2 mm
    - 材料:阻燃聚酰胺 66 (PA 66)
    - 环境条件:
    - 工作温度范围:-60°C 到 +105°C
    - 重量:5.918 克

    3. 产品特点和优势


    - CAGE CLAMP® 技术:确保快速可靠的导线连接,无需螺丝刀即可完成紧固。
    - 模块化设计:可轻松添加或移除端子,提高系统灵活性。
    - 广泛认证:符合多个国际标准(如 IEC/EN 60664-1、UL 1059 和 CSA),确保在全球范围内广泛适用。

    4. 应用案例和使用建议


    应用案例:
    - 用于控制柜内电气线路的连接,实现不同线路之间的可靠连接。
    - 在工业自动化设备中用于信号和电源的分配。
    使用建议:
    - 确保导线的绝缘层剥除正确长度(8 ... 9 mm),以避免短路。
    - 操作工具的选择至关重要,应选用合适的CAGE CLAMP®操作工具进行压接。
    - 为方便识别和管理,可以配合WAGO的标签材料使用。

    5. 兼容性和支持


    - 兼容性:与多种标准的电气安装设备兼容,特别是针对不同类型的PCB设计软件(如EAGLE、DesignSpark、TARGET)提供了相应的CAD库文件。
    - 支持服务:提供官方的技术支持,如有疑问,可通过电话或邮件咨询。

    6. 常见问题与解决方案


    - 问题1:导线插入后不能稳固。
    - 解决方案:检查导线是否正确剥离,确保导线完全插入,并使用合适的工具进行压接。

    - 问题2:无法实现正确的电流传输。
    - 解决方案:确认连接处没有松动或接触不良的情况,重新进行压接操作。

    7. 总结和推荐


    WAGO 739-155 连接器插片以其CAGE CLAMP® 技术和模块化设计,在安全性、可靠性方面表现出色,非常适合于各类电气安装和自动化设备的应用。强烈推荐此产品用于需要高可靠性连接的应用场景。

739-155参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

739-155厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

739-155数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 739-155 739-155数据手册

739-155封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 10.3903
库存: 120
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 415.61
直接购买
加入购物车
