2086-1224/300-000

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 3817228
供应商: 海外现货
标准整包数: 1
WAGO 接线板-线至板 2086-1224/300-000

2086-1224/300-000概述

    电子元器件技术手册:THR PCB终端块(2086-1224/300-000)

    产品简介

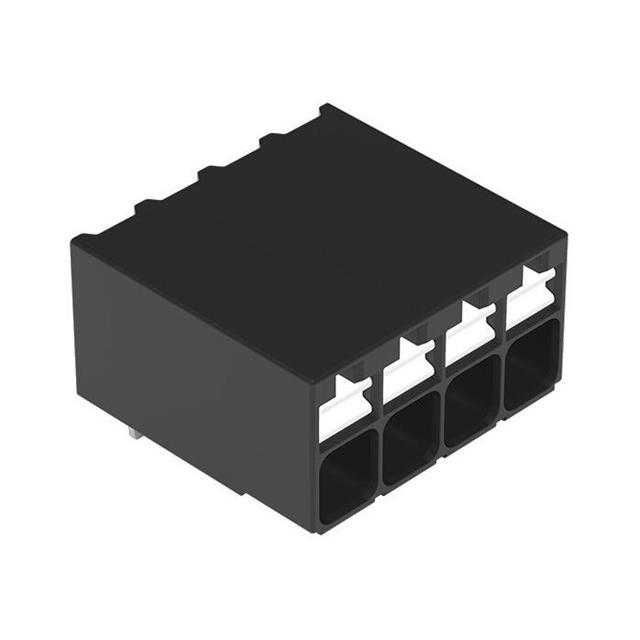

    THR PCB终端块(型号2086-1224/300-000)是一款适用于紧凑型设备连接、面板穿通及空间受限区域的理想选择。该终端块采用推入式夹持结构,能够轻松连接固态导线和细绞导线,具有高可靠性且操作方便。此外,该产品提供表面贴装(SMD)和通孔焊接(THR)两种安装方式,并支持多种导线尺寸。THR PCB终端块可直接应用于表面贴装生产线,确保与自动化工艺流程的高度集成。

    技术参数


    - 型号:2086-1224/300-000
    - 额定电压:IEC/EN 60664-1标准下为250V(III/3),320V(III/2),630V(II/2)
    - 额定电流:17.5A
    - 额定电压:UL 1059标准下为300V(Use Group B/C/D)
    - 额定电流:UL 1059标准下为10A(Use Group B/C/D)
    - 额定电压:CSA标准下为300V(Use Group B/D)
    - 额定电流:CSA标准下为10A(Use Group B/D)
    - 绝缘材料:聚苯二甲酰胺(PPA GF)
    - 接线范围:0.14至1.5 mm²(24至16 AWG)
    - 接线方向:并行或垂直于电路板
    - 针距:3.5 mm
    - 宽度:14.7 mm
    - 高度:9.3 mm
    - 重量:1.9克

    产品特点和优势


    THR PCB终端块以其高可靠性和便捷的操作赢得了市场青睐。该产品拥有以下几个显著优势:
    1. 多级电位分配:四极设计可以实现多个电位的有效分配。
    2. 快速接线:采用推入式设计,无需额外工具即可轻松完成接线。
    3. 宽广适用范围:适用于不同类型的导线,包括固态导线和细绞导线。
    4. 环保材料:采用无卤阻燃材料,符合严格的环保标准。

    应用案例和使用建议


    这款终端块广泛应用于工业控制、智能家居等领域,适合用于需要紧凑布局和可靠连接的场景。使用时应注意以下几点:
    1. 在进行接线前,请确保导线正确剥皮,避免短路。
    2. 推入式设计便于多次插拔,但频繁操作仍需注意接点磨损。
    3. 安装时请遵循相应的电气安全规范,确保电路的正常运行。

    兼容性和支持


    THR PCB终端块支持多种安装方式,包括SMD和THR,适用于各种电子制造工艺。产品制造商WAGO公司提供详尽的技术文档和支持服务,帮助用户更好地理解和应用该产品。如有任何疑问,可随时联系技术支持团队。

    常见问题与解决方案


    - Q: 导线如何正确插入?
    A: 通过推入式按钮将导线推入,确保完全到位后锁定。
    - Q: 如何拆卸导线?
    A: 使用配套的工具轻轻按压按钮,将导线安全取出。
    - Q: 为什么导线难以插入?
    A: 检查导线剥皮长度是否合适,确保插入过程中无阻碍。

    总结和推荐


    综上所述,THR PCB终端块2086-1224/300-000凭借其优良的设计和出色的性能,在紧凑型设备连接中表现出色。它不仅能满足各类导线的接线需求,还能保证长时间的稳定运行。因此,我们强烈推荐在需要高可靠性和紧凑布局的应用场合中使用该产品。

2086-1224/300-000参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

2086-1224/300-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-1224/300-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-1224/300-000 2086-1224/300-000数据手册

2086-1224/300-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
