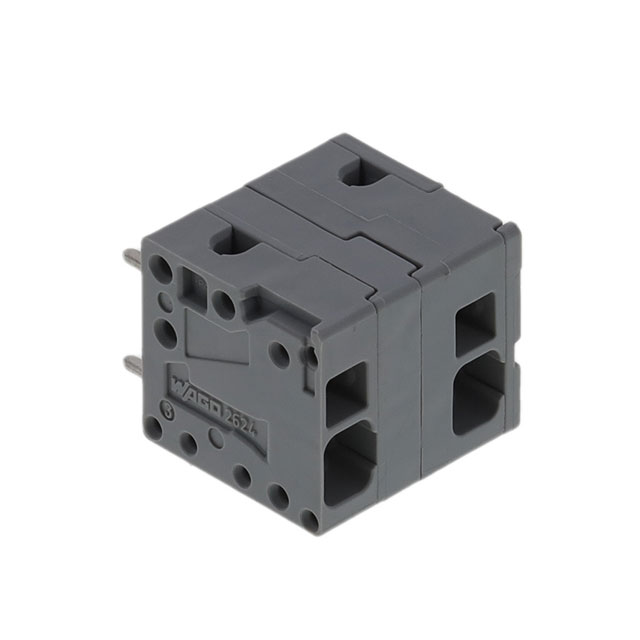

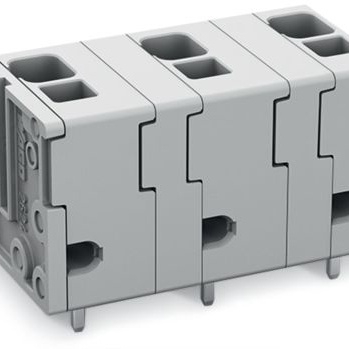

2624-3502

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: PCB Terminal Block, 4 mm2, Pin spacing 11.5 mm, 2-pole, Push-in Cage Clamp
供应商型号: D-2624-3502
供应商: Future
标准整包数: 1
WAGO 接线板-线至板 2624-3502

2624-3502概述


    产品简介


    本文将介绍一款名为WAGO 2624-3502的PCB端子排,它采用Push-in CAGE CLAMP®连接技术,特别适用于印刷电路板(PCB)的接线。这种端子排能够在工业自动化和控制系统的电源分配、信号传输等方面发挥重要作用。其主要功能是为固体导体和带套管的细绞合导体提供可靠的压入式连接,同时具有出色的耐用性和安全性。

    技术参数


    电气数据
    - 额定电压(III / 3):1000V
    - 额定冲击电压(III / 3):8 kV
    - 额定电流:41A
    - 额定电压(III / 2):1000V
    - 额定冲击电压(III / 2):8 kV
    - 额定电压(II / 2):1000V
    - 额定冲击电压(II / 2):8 kV
    认证
    - UL 1059认证
    - UL Use Group B:额定电压600V,额定电流26A
    - UL Use Group C:额定电压600V,额定电流26A
    连接数据
    - 导体尺寸:0.2 … 6 mm² / 24 … 10 AWG
    - 带套管的细绞合导体:0.25 … 2.5 mm²
    - 压接长度:10 … 12 mm / 0.39 … 0.47 Inch
    - 连接角度:90°
    - 极数:2
    几何数据
    - 引脚间距:11.5 mm
    - 宽度:18 mm
    - 高度:20.3 mm
    - 从表面高度:16.3 mm
    - 深度:15.4 mm
    - 焊接引脚长度:4 mm
    机械数据
    - 安装方式:穿通安装
    - 接触类型:通孔
    - 焊接引脚排列:整个终端条直线排列
    - 每个电位的焊接引脚数:2
    材料数据
    - 颜色:灰色
    - 材料组:I
    - 绝缘材料:聚酰胺66(PA 66)
    - 灭火等级:UL94 V0
    - 夹持弹簧材料:铬镍弹簧钢(CrNi)
    - 接触材料:电解铜(Ecu)
    - 接触镀层:锡镀
    环境要求
    - 温度范围:-60°C 至 +105°C

    产品特点和优势


    这款WAGO 2624-3502 PCB端子排的主要特点包括Push-in CAGE CLAMP®连接技术,能够实现快速且可靠的手动和工具压入连接。这种技术不仅能提高导线连接的效率,还能显著减少导线松动的风险,从而提高了整体系统可靠性。此外,由于其紧凑的设计和高电流承载能力,使其成为多种工业应用的理想选择。

    应用案例和使用建议


    此款端子排广泛应用于工业控制系统和自动化设备中,尤其适合需要频繁插拔操作的应用场景,例如开关柜、工业机器人、电力供应系统等。为了确保最佳效果,用户在安装时应注意正确的压接长度和适当的工具选择。此外,建议定期检查端子排的连接状态以确保长期稳定运行。

    兼容性和支持


    WAGO 2624-3502与各种细绞合导体兼容,如型号216-106和216-241的无绝缘套管和绝缘套管导体。制造商WAGO还提供了详细的技术文档和客户支持服务,帮助用户解决可能出现的各种问题。这些资源包括CAD文件下载、设计软件库和在线技术支持。

    常见问题与解决方案


    1. 问题:如何正确安装导体?
    - 解决方法:确保导体压接长度在10到12毫米之间,使用合适的工具进行压接。避免过度弯曲导线,以免影响连接稳定性。
    2. 问题:如何测试端子排的性能?
    - 解决方法:可以使用万用表测试每个连接点之间的电阻值,以确认接触良好且没有短路现象。
    3. 问题:如何清洁端子排?
    - 解决方法:使用压缩空气或软刷清除端子排上的灰尘和污垢。避免使用化学溶剂,因为这可能损坏绝缘材料。

    总结和推荐


    综上所述,WAGO 2624-3502是一款设计精良、性能卓越的PCB端子排,特别适用于需要高可靠性和耐久性的工业应用。它具备广泛的电气参数规格和兼容性,加上WAGO公司提供的优质售后服务和技术支持,使得这款产品在市场上具有很强的竞争优势。因此,我们强烈推荐这款产品给寻求高性能端子排的用户。
