721-603/019-000

厂牌: WAGO
产品描述: Conn Terminal Block M 3 POS 5mm Crimp ST Panel Mount 12A Box
供应商型号: 721-603/019-000
供应商: 云汉优选
标准整包数: 1

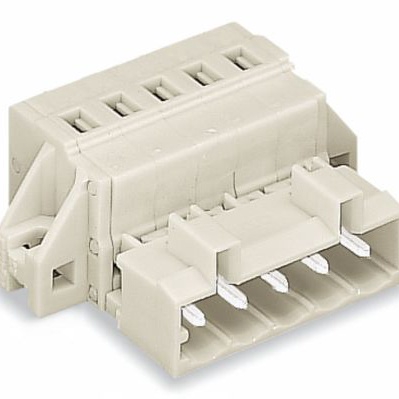

WAGO 接线座- 接头/插头和插口 721-603/019-000

721-603/019-000概述


    产品简介

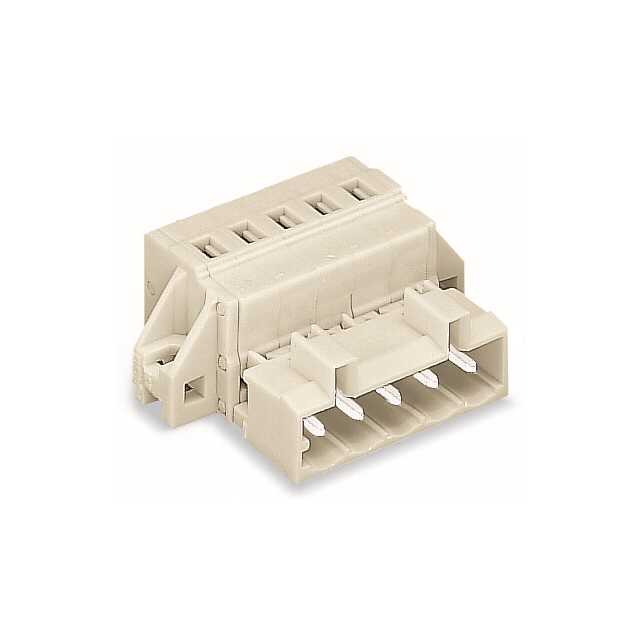

    本文将详细介绍一款由WAGO公司生产的MALE CONNECTOR WITH FIXING FLANGE 3 POLE PIN。这款接线端子是一种多功能连接器,具有三根插针,适用于螺钉固定或类似安装方式。它可以用于平行或垂直安装,非常适合需要高可靠性的电气系统。产品符合RoHS标准,并且具备全方位的绝缘保护功能,确保接线过程中不会出现错接。

    技术参数


    - 产品类型:MALE CONNECTOR WITH FIXING FLANGE
    - 产品编号:721-603/019-000
    - 重量:5.596 克
    - 颜色:浅灰色
    - 插针间距:5 毫米 / 0.197 英寸
    - 连接点数:3
    - 额定电压:EN 320 伏(250 伏至 600 伏)
    - 额定电流:EN 12 安培
    - 绝缘等级:污染度 2
    - 击穿电压:4 千伏
    - 端子连接方法:CAGE CLAMP® 连接
    - 适用导线横截面范围:0.08 至 2.5 平方毫米(28 至 12 AWG)
    - 适用导线横截面范围:0.25 至 1.5 平方毫米(24 至 12 AWG)

    产品特点和优势


    - 绝缘保护:本产品采用全方位绝缘保护设计,避免了接线过程中的错接风险,提高电气系统的安全性。
    - CAGE CLAMP® 连接技术:使用独特的CAGE CLAMP®连接技术,可快速、便捷地实现导线的可靠连接。
    - 高可靠性:该接线端子具备良好的机械强度和电气性能,能够承受较高的电压和电流,适用于多种恶劣环境。
    - 多用途安装:可以进行平行或垂直安装,支持螺钉固定或类似安装方式,适用于广泛的工业应用场景。

    应用案例和使用建议


    - 应用场景:此款接线端子广泛应用于工业控制、建筑自动化等领域。其卓越的性能使其成为电力传输和配电系统的理想选择。
    - 使用建议:在实际使用过程中,确保导线的截面积符合规定的范围,严格按照制造商提供的说明进行操作,以确保连接的可靠性和安全性。同时,在安装时需注意防尘和防水措施,延长产品的使用寿命。

    兼容性和支持


    - 兼容性:该产品具有良好的兼容性,可与其他品牌的标准电气元件配合使用,适合各种不同品牌的电气控制系统。
    - 支持和维护:WAGO公司为客户提供全面的技术支持和售后服务,如有任何疑问或问题,可联系官方客服获取帮助。同时,WAGO公司提供了详尽的产品手册和在线资源,便于用户了解产品的详细信息并进行正确的操作和维护。

    常见问题与解决方案


    - 问题1:无法正常插入导线怎么办?
    - 解决方法:检查导线的截面积是否符合规格要求,确认导线未损坏且剥线长度适中。必要时请参考产品手册,确保按照正确的步骤进行操作。

    - 问题2:安装后出现接触不良的现象?
    - 解决方法:确保接线端子已正确安装并紧固到位。如仍有问题,可检查导线是否有损坏或接触不良的情况,并尝试重新压接导线。

    - 问题3:产品安装位置过高或过低影响正常使用?
    - 解决方法:根据实际情况调整安装位置,确保接线端子与周围部件保持适当距离,避免因安装不当导致的故障。

    总结和推荐


    综上所述,WAGO公司的这款MALE CONNECTOR WITH FIXING FLANGE 3 POLE PIN是一款高品质、高性能的接线端子。它在技术参数、应用性能和用户体验方面表现出色,适用于多种工业控制和建筑自动化场合。我们强烈推荐在相关的电气系统设计中使用此款接线端子,以确保系统的稳定性和安全性。

721-603/019-000参数

参数
长*宽*高 29.8mm(长度)*27.5mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 盒装

721-603/019-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

721-603/019-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 721-603/019-000 721-603/019-000数据手册

721-603/019-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
