804-112

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: PCB Terminal Block, Push-button, 2.5 mm2, Pin spacing 5 mm, 12-pole, Push- in Cage Clamp
供应商型号: Q-804-112
供应商: 云汉优选
标准整包数: 1

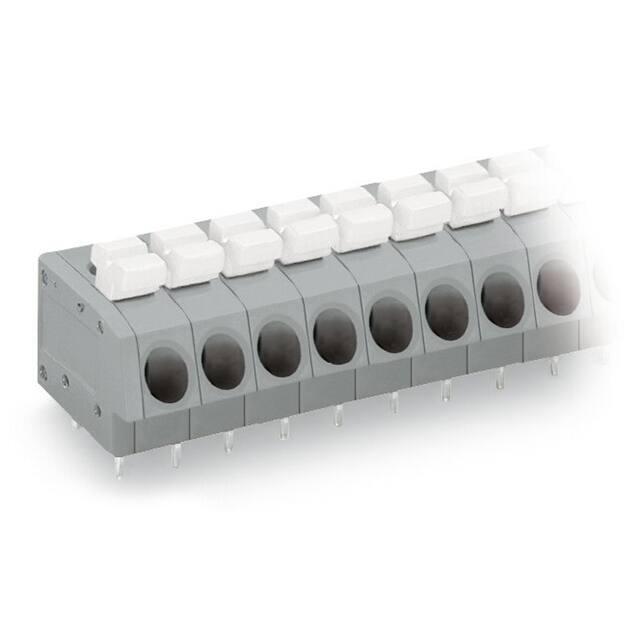

WAGO 接线板-线至板 804-112

804-112概述


    产品简介


    产品类型: 推入式端子台
    主要功能: 用于PCB(印刷电路板)接线的推入式连接,支持多种线径和材料
    应用领域: 工业自动化、建筑电气、通信设备等领域

    技术参数


    - 额定电压:
    - IEC/EN 60664-1: 250V, 320V, 630V
    - UL 1059: Use Group B: 300V, Use Group D: 300V
    - CSA Use Group B: 300V, CSA Use Group D: 300V
    - 额定电流:
    - IEC/EN 60664-1: 24A
    - UL 1059: Use Group B: 10A, Use Group D: 10A
    - CSA Use Group B: 10A, CSA Use Group D: 10A
    - 插针排列: 12个触点
    - 接线范围:
    - 粗导线:0.25mm² 至 2.5mm² 或 20 AWG 至 12 AWG
    - 细导线:0.25mm² 至 2.5mm² 或 22 AWG 至 12 AWG
    - 带绝缘套管的细导线:0.25mm² 至 1.5mm²
    - 带绝缘套管的细导线(无塑料环):0.25mm² 至 2.5mm²
    - 压接长度: 10mm 至 11mm (0.39in 至 0.43in)
    - 尺寸:
    - 宽度:61.5mm (2.421in)
    - 高度:18.1mm (0.713in),距表面高度:14.5mm (0.571in)
    - 深度:15mm (0.531in)
    - 其他特性:
    - 采用聚酰胺46 (PA 46) 绝缘材料,符合UL 94 V0阻燃等级
    - 工作温度范围:-60°C 至 105°C

    产品特点和优势


    - 可靠性高: 支持高电流和电压,适用于严苛工业环境
    - 操作简便: 推入式设计,简化安装和维护过程
    - 多功能兼容性: 支持不同类型的导线和绝缘材料
    - 耐用性好: 使用高质量材料,确保长期稳定运行

    应用案例和使用建议


    应用案例:
    在工业自动化系统中,该端子台常用于控制柜内部布线。其多点接触设计确保信号传输稳定可靠,推入式接线方式节省了时间和人力成本。
    使用建议:
    - 在安装时,务必确保接线长度在指定范围内,以确保可靠连接。
    - 定期检查连接点的牢固程度,特别是长时间运行后,可能需要重新压接或更换端子台。
    - 注意线缆的粗细选择,确保其适合接线孔的设计,避免不必要的磨损。

    兼容性和支持


    该产品与大多数标准PCB板兼容,支持多种安装方式。WAGO提供详尽的技术文档和安装指南,并设有技术支持热线,以帮助用户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳 | 请确认导线插入到位,并重新进行压接。 |
    | 温度过高 | 检查是否有短路或过载情况,并及时调整负载。 |
    | 接触不良 | 更换新端子台,确保其与导线匹配良好。 |

    总结和推荐


    该WAGO 推入式端子台(804-112)是一款高性能的接线端子,适用于各种工业应用。其可靠的设计、易用性和广泛的兼容性使其成为工程项目的理想选择。对于需要频繁维护或在严苛环境下工作的系统,强烈推荐使用此产品。

804-112参数

参数
长*宽*高 61.5mm(宽度)*15mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

804-112厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

804-112数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 804-112 804-112数据手册

804-112封装设计

查看详情并下载
Symbol
Footprint
3D Model
