713-1118/037-9037/035-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-713-1118/037-9037/035-000
供应商: 期货订购
标准整包数: 1

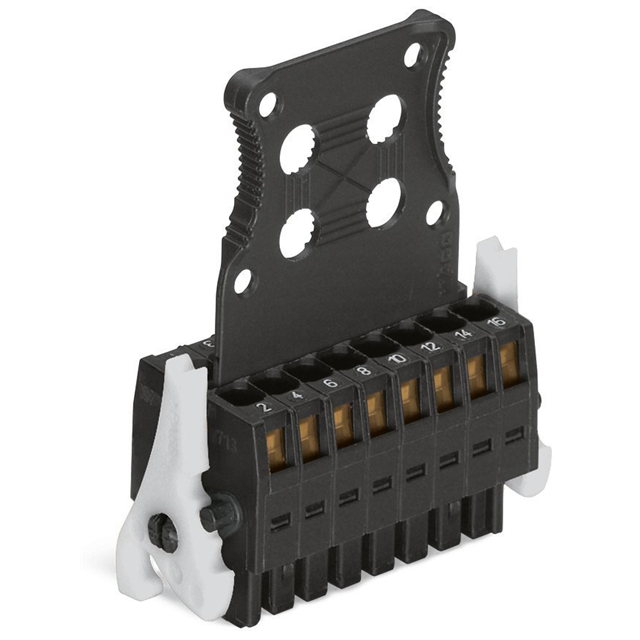

WAGO 接线座- 接头/插头和插口 713-1118/037-9037/035-000

713-1118/037-9037/035-000概述


    产品简介


    WAGO 713-1118/037-9037/035-000 是一款具有高度通用性的电子元器件,专为所有导体类型设计的接插件系统。其独特的双排结构允许连接导线横截面积高达 1.5 mm²,使其成为紧凑空间内的理想选择。该产品广泛应用于工业自动化、楼宇自动化、能源管理及轨道交通等领域。

    技术参数


    | 参数类别 | 规格/数值 |

    | 产品型号 | 713-1118/037-9037/035-000 |
    | 额定电压(III/3)| 80V |
    | 额定电压(III/2)| 160V |
    | 额定电压(II/2)| 250V |
    | 额定电流 | 10A |
    | 插针间距 | 3.5 mm |
    | 导线横截面积范围 | 0.08 - 1.5 mm² |
    | 端子数量 | 36 |
    | 工作温度范围 | -60°C 至 +100°C |
    | 防护等级 | 100%保护不对中 |

    产品特点和优势


    WAGO 713-1118/037-9037/035-000 具备多个独特功能,例如独特的双排结构使其能够在狭小空间内实现高密度连接,中心定位的应力释放板既可锚固导线又能方便接线和拆卸操作。此外,双重功能杠杆的设计不仅作为锁定工具,还可防止意外断开,同时提供了完全的错配防护。这些特性使得其在市场上具备显著的竞争优势。

    应用案例和使用建议


    此款接插件系统特别适合用于需要高可靠性和耐用性的场合。例如,在工业控制柜中使用它可以减少所需的接线点数,提高布线效率。对于实际使用中的优化,建议在安装前仔细检查导线尺寸是否符合要求,并确保所有连接点紧固到位以保证长期稳定性。

    兼容性和支持


    WAGO 提供了一系列相关配件,如应力释放板(Item No. 713-129)、各种规格的无绝缘套管(Item Nos. 216-1xx 至 216-3xx)以及操作工具(Item Nos. 210-647 和 210-719)。所有产品均通过严格的认证流程,确保与其它主流品牌的产品兼容性良好。

    常见问题与解决方案


    1. 问题:连接处接触不良
    - 解决方案:检查导线是否正确插入并确认杠杆已完全锁定。

    2. 问题:连接松动
    - 解决方案:重新压接导线,确保导线末端剥皮长度准确无误。
    3. 问题:误操作导致断开
    - 解决方案:使用带绝缘手柄的操作工具进行操作,避免直接用手接触金属部分。

    总结和推荐


    综上所述,WAGO 713-1118/037-9037/035-000 是一款集高效性、可靠性于一体的电子元器件,适用于多种复杂环境下的应用需求。凭借其卓越的设计理念和技术规格,强烈推荐给对质量有严格要求的专业人士和企业客户。

713-1118/037-9037/035-000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

713-1118/037-9037/035-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-1118/037-9037/035-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 713-1118/037-9037/035-000 713-1118/037-9037/035-000数据手册

713-1118/037-9037/035-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
