232-865/039-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-232-865/039-000
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 232-865/039-000

232-865/039-000概述


    产品简介

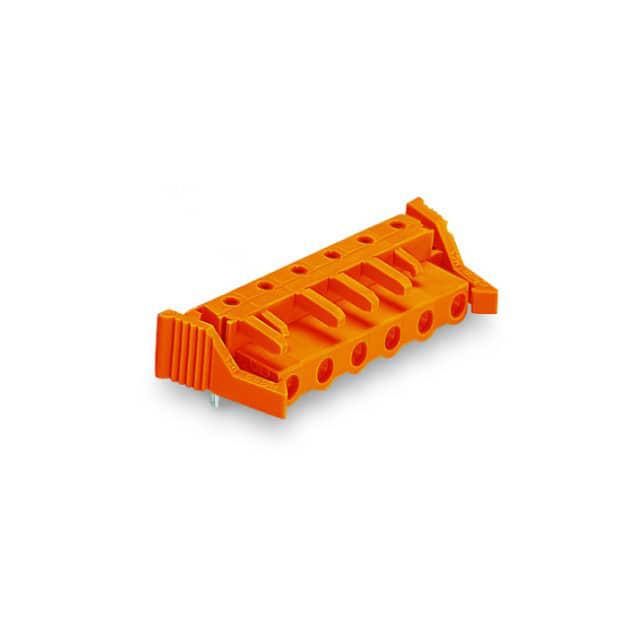

    本产品是一款通孔式(THT)插座头,编号为232-865/039-000,由WAGO公司生产。它采用斜插式设计,具有锁定杠杆,适用于板对板和板对线连接。该产品主要用于高压环境中,能够承受高达1000V的工作电压,适合广泛的应用领域,如工业自动化、通信设备及消费电子产品。

    技术参数


    - 基本规格
    - 针数:5
    - 针间距:7.62 mm
    - 宽度:51.36 mm
    - 高度:16.6 mm
    - 深度:18.25 mm
    - 插针长度:5 mm
    - 插针尺寸:0.6 x 1 mm
    - 电气参数
    - 额定电压:500V (III/3)、630V (III/2)、1000V (II/2)
    - 冲击电压:6 kV
    - 额定电流:12A
    - UL认证额定电压:300V (Use Group B/D)
    - UL认证额定电流:15A (Use Group B)、10A (Use Group D)
    - 环境要求
    - 工作温度范围:-60°C 至 +85°C

    产品特点和优势


    - 安全可靠:该产品通过多种国际认证,如UL和CSA认证,确保其在各种环境下的稳定性和安全性。
    - 易于识别:颜色为橙色,便于识别,方便操作。
    - 高兼容性:与其他多连接系统组件兼容,方便用户进行系统集成。
    - 多功能性:可用于板对板和板对线连接,适应不同的应用场景。

    应用案例和使用建议


    - 应用案例:该产品常用于工业控制系统的信号传输中,能够实现可靠的板对板连接。例如,在自动化生产线中,可以使用该产品将传感器和控制器之间的信号进行稳定传输。
    - 使用建议:为了保证最佳性能,建议在安装时遵循制造商的指引,确保针脚完全插入并锁定,以防止意外脱落。

    兼容性和支持


    - 兼容产品:该产品与210-136和210-137测试插头及标记配件兼容。此外,用户还可以访问WAGO的官方网站下载相关的CAD文件和设计库,方便在不同设计软件中进行应用。

    常见问题与解决方案


    - Q1:如何判断该产品是否损坏?
    - A1:可以通过测量其电气参数来判断,如果实际读数与标准参数不符,则可能存在故障。
    - Q2:如何正确安装该产品?
    - A2:确保插针垂直插入电路板上的对应孔位,并使用锁定杠杆固定,避免倾斜插入导致接触不良。
    - Q3:更换该产品的步骤是什么?
    - A3:首先断开电源,然后松开锁定杠杆,拔出旧的插座头,再安装新的插座头并重新锁定。

    总结和推荐


    综上所述,WAGO公司的这款232-865/039-000插座头凭借其高可靠性、安全性和广泛的适用性,在工业自动化、通信和消费电子领域有着显著的应用优势。对于需要高压、高稳定性连接的应用场合,强烈推荐使用此款产品。

232-865/039-000参数

参数
零件状态 在售
包装方式 盒装

232-865/039-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-865/039-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 232-865/039-000 232-865/039-000数据手册

232-865/039-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
