2020-211/145-000

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-2020-211/145-000
供应商: 期货订购
标准整包数: 1
WAGO 接线条和转动板 2020-211/145-000

2020-211/145-000概述

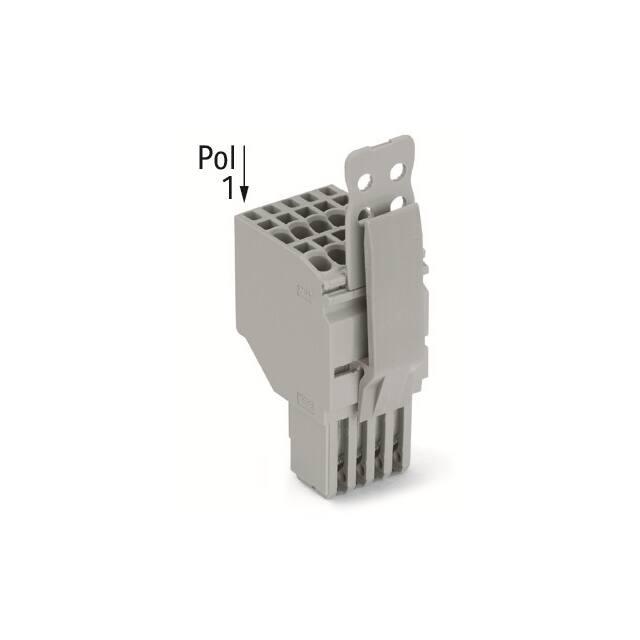

    WAGO 2-Conductor Female Connector (Item No.: 2020-211/145-000) 技术手册解析

    产品简介


    WAGO 2-Conductor Female Connector(2020-211/145-000)是一款具有多极设计的连接器,适用于工业自动化、建筑系统及其它需要高可靠性的电气连接场景。该连接器采用11个接线点,可以实现前入式的布线方式。它的设计满足IEC/EN 60664-1和UL 1059标准的要求,确保在高电压和强电流环境下稳定运行。

    技术参数


    电气数据:
    - 额定电压(III/3):500V
    - 额定冲击电压(III/3):6kV
    - 额定电流:13.5A
    - 连接技术:Push-in CAGE CLAMP®(推入式笼形端子)
    - 可连接导体材料:铜
    - 导线横截面积:1mm²
    - 导线范围(实心导线):0.14 – 1.5mm² / 24 – 16 AWG
    - 导线范围(细绞线):0.14 – 1.5mm² / 24 – 16 AWG
    - 剥线长度:9 – 11mm / 0.35 – 0.43英寸
    - 极数:11
    - 连接点总数:22
    - 潜在数:11
    几何数据:
    - 宽度:39.2mm / 1.543英寸
    - 高度:69mm / 2.717英寸
    - 深度:29.8mm / 1.173英寸
    机械数据:
    - 标记水平:侧标记
    - 插头连接:母头连接器/插座
    - 接触类型(可插拔连接器):母头连接器/插座
    材料数据:
    - 颜色:灰色
    - 绝缘材料:聚酰胺66 (PA 66)
    - 火灾能量:0.581MJ
    - 重量:32.949克

    产品特点和优势


    1. 高可靠性:通过严格的IEC和UL标准测试,确保在高压和高电流环境下的稳定性。
    2. 推入式笼形端子技术:简化安装过程,提高连接效率和安全性。
    3. 多极设计:11个接线点,能够同时连接多个电路,适合复杂电路的布线需求。
    4. 高耐冲击电压:额定冲击电压为6kV,适用于恶劣环境的应用场合。

    应用案例和使用建议


    应用场景:
    - 工业自动化系统:用于连接传感器、执行器等设备。
    - 建筑系统:适用于楼宇自动化系统的布线。
    - 其他电气设备:如光伏系统、风力发电系统等。
    使用建议:
    - 确保剥线长度在规定的范围内(9 – 11mm),以保证连接器的良好接触。
    - 在安装前,检查绝缘层是否完好无损,避免因短路导致的故障。
    - 使用合适的工具进行压接操作,确保压接质量。

    兼容性和支持


    该连接器可以与WAGO的其他产品配套使用,例如:
    - 保护警告标志(Item No.: 2000-115):用于标记高电压区域。
    - 应力释放板(Item No.: 734-326):用于减少电缆的拉力,增加连接器的稳定性。
    - 标识配件(Item No.: 2009-113系列):提供各种类型的标签和标记。
    此外,WAGO还提供了相关的技术支持和售后服务,以帮助用户更好地利用和维护这些产品。

    常见问题与解决方案


    1. 问题:无法插入导线怎么办?
    - 解决方案:检查导线的剥线长度是否符合要求,确保导线没有被过度弯曲或损坏。
    2. 问题:连接不牢固,容易脱落。
    - 解决方案:确认导线正确插入到连接器中,并使用适当的工具进行压接,确保连接稳固。
    3. 问题:发现连接处温度过高。
    - 解决方案:检查连接器是否正确安装,导线是否正确压接,必要时更换新的连接器。

    总结和推荐


    综上所述,WAGO 2-Conductor Female Connector(2020-211/145-000)是一款高性能、高可靠性的连接器,特别适合应用于工业自动化、建筑系统及其他高可靠性要求的电气连接场景。其卓越的技术参数和优良的设计使其在市场上具有较强的竞争力。对于那些寻求高效、稳定连接解决方案的工程师和技术人员而言,这是一款值得推荐的产品。

2020-211/145-000参数

参数
零件状态 在售
包装方式 盒装

2020-211/145-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2020-211/145-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 2020-211/145-000 2020-211/145-000数据手册
