713-1103

厂牌: WAGO
产品描述: 1-conductor female plug Terminal Block
供应商型号: BN-713-1103
供应商: 海外现货
标准整包数: 1

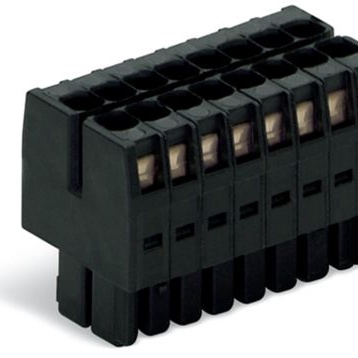

WAGO 接线座- 接头/插头和插口 713-1103

713-1103概述


    产品简介


    产品类型: 连接器系统
    主要功能: 高密度双排连接器系统,用于导线与板之间的连接,特别适合于空间受限的应用场合。
    应用领域: 适用于汽车、工业自动化、楼宇自动化及通信设备等领域。

    技术参数


    - 材料数据:
    - 材料组:玻璃纤维增强聚酰胺(PA 6.6-GF)
    - 阻燃等级:UL 94 0V
    - 温度范围:-60°C 至 +100°C
    - 接触材料:铜合金
    - 接触镀层:锡镀层,可选金镀层
    - 导体数据:
    - 导线尺寸:实心 0.08–1.5 mm²
    - 导线尺寸:细绞 0.08–1.5 mm²
    - 导线尺寸:细绞 0.25–1.0 mm²(带绝缘套管)
    - 导线尺寸:细绞 0.25–1.0 mm²(不带绝缘套管)
    - AWG 规格:28–16
    - 技术规格:
    - 引脚间距:3.5 mm
    - 等级:IEC/EN 60664-1
    - 过电压类别:III, II
    - 污染等级:3, 2
    - 额定电压:80 V, 160 V, 250 V
    - 耐压峰值:2.5 kV
    - 额定电流:10 A
    - 批准:UL/CSA 使用组 B, C, D
    - 额定电压(UL):150 V
    - 额定电流(UL):10 A
    - 额定电流(CSA):10 A

    产品特点和优势


    - 多功能性: 支持所有类型的导线连接。
    - 紧凑设计: 双排连接器系统,适合导线截面积高达 1.5 mm²。
    - 高密度设计: 特别适合“线到板”的应用,尤其在空间受限的情况下表现卓越。
    - 操作便捷: 中心固定夹板可作为连接和断开的把手,方便操作。
    - 双重用途杠杆: 兼具锁紧和断开辅助功能,防止意外断开。
    - 误配保护: 100%防止错误连接,可选编码指针。

    应用案例和使用建议


    应用案例:
    - 汽车领域: 用于汽车电子模块之间的连接。
    - 工业自动化: 在工业控制系统中实现不同设备间的连接。
    - 楼宇自动化: 在楼宇监控系统中连接传感器和执行器。
    使用建议:
    - 选择合适的导线尺寸和绝缘材料,确保连接稳定可靠。
    - 确保导线安装时无应力,避免导线断裂或接触不良。
    - 在特殊环境中(如高温或低温),需考虑使用耐温材料。

    兼容性和支持


    - 兼容性: 与多种类型的导线兼容,支持不同长度和尺寸的导线。
    - 支持: 提供官方文档和在线技术支持,包括详细的技术手册和常见问题解答。

    常见问题与解决方案


    1. 问题: 导线插入后不稳定,易脱落。
    - 解决方案: 确认导线尺寸符合要求,并检查导线安装时是否插入到位。
    2. 问题: 插拔过程中导线损坏。
    - 解决方案: 使用适当的工具操作,确保操作正确无误。
    3. 问题: 连接器出现松动。
    - 解决方案: 定期检查并重新拧紧连接器螺丝。

    总结和推荐


    该产品具有强大的多功能性、紧凑的设计和高密度连接能力,非常适合空间有限且需要高可靠性的应用场合。其独特的编码指针和防误插设计进一步提升了产品的安全性。对于需要高效连接的工业和自动化应用,我们强烈推荐使用这款产品。

713-1103参数

参数
零件状态 在售
包装方式 盒装

713-1103厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-1103数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 713-1103 713-1103数据手册

713-1103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.8037 ¥ 40.9756
50+ $ 4.3802 ¥ 37.3631
100+ $ 3.9446 ¥ 33.6474
库存: 73
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 409.75
