2091-1128

厂牌: WAGO
产品描述:
供应商型号: 2946-2091-1128-ND
供应商: Digi-Key
标准整包数: 1
WAGO 接线座- 接头/插头和插口 2091-1128

2091-1128概述


    产品简介

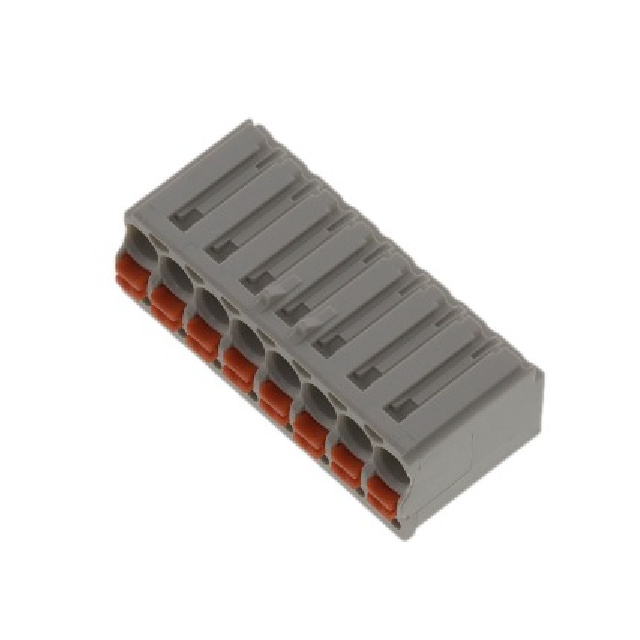

    产品名称:WAGO 1-导体公插头
    产品型号:2091-1128
    基本介绍:
    WAGO 1-导体公插头是一种专为高效连接设计的电子元件。它支持1.5平方毫米的导体,具有8极连接能力。该产品采用了简便的推入式终端设计,适用于固态导体和套管导体的连接,同时配备了防松锁扣,可以有效防止意外断开。
    主要功能:
    - 简易推入式终端,无需特殊工具
    - 适配各类导体类型
    - 带有测试端口,可在连接过程中进行检测
    - 可根据需求选择配套的抓握板
    应用领域:
    广泛应用于工业自动化、楼宇自动化、过程控制及通信等领域。

    技术参数


    - 额定电压(III/3):160V
    - 额定冲击电压(III/3):2.5kV
    - 额定电压(III/2):160V
    - 额定冲击电压(III/2):2.5kV
    - 额定电压(II/2):320V
    - 额定冲击电压(II/2):2.5kV
    - 额定电流:10A
    - 接触点数量:8个
    - 宽度:28 mm
    - 高度:14 mm
    - 深度:11.4 mm
    - 引脚间距:3.5 mm
    - 颜色:浅灰色
    - 材质:聚酰胺(PA GF)
    - 阻燃等级:UL94 V0
    - 重量:3.606 g
    - 耐温范围:-60℃至+100℃

    产品特点和优势


    - 简易连接:无需特殊工具即可完成导体连接,节省安装时间。
    - 安全可靠:具备集成的锁定卡扣,可有效防止意外断开,确保连接稳定性。
    - 广泛适用:支持固态导体和套管导体,可处理0.2至1.5平方毫米的各种导线。
    - 方便检测:提供测试端口,可在连接过程中实时检查连接状态。
    - 高可靠性:符合IEC/EN 60664-1标准,保证在恶劣环境下的可靠运行。
    - 轻便设计:整体重量轻,便于集成到各种紧凑型系统中。

    应用案例和使用建议


    应用场景:
    - 工业控制系统:用于信号传输,提高系统的稳定性和可靠性。
    - 楼宇自动化:用于智能建筑内的传感器和执行器的连接,实现远程监控和控制。
    - 过程控制:在需要频繁拆装的场合下,能够快速连接和断开导线。
    使用建议:
    - 在安装前确认导线直径是否符合要求,避免因不当连接导致损坏。
    - 定期检查锁扣的状态,确保连接的稳定性。
    - 使用配套的解锁工具,以方便拆卸时的操作。

    兼容性和支持


    - 兼容产品:
    - 抗张力固定板:型号2091-1602
    - 抓握板:型号2091-1602/002-000
    - 滑动连接释放抓握板:型号2091-1602/002-000
    - 测试针:型号735-500
    - 技术支持:
    - 提供相应的解锁工具和操作工具,帮助用户更便捷地进行安装和维护。
    - 用户可以联系WAGO公司获得进一步的支持和服务。

    常见问题与解决方案


    1. 问:如何正确连接导体?
    - 答:确保导体插入至适当深度,以保证良好的电接触。使用压接钳将导体固定在端子上。
    2. 问:如何检测连接状态?
    - 答:通过测试端口连接万用表或其他测试仪器进行检测。如果显示正常电压,则说明连接良好。
    3. 问:在什么情况下需要更换?
    - 答:若发现连接不稳定、出现过热现象或导体损坏,则需及时更换新的连接器。

    总结和推荐


    总结:
    WAGO 1-导体公插头2091-1128是一款集安全性、易用性和可靠性于一体的电子元件。它不仅提供了简易的安装体验,还具备较高的电气性能和稳定性。广泛应用于各类自动化系统中,成为众多工程师的理想选择。
    推荐:
    鉴于其出色的性能和广泛的应用领域,强烈推荐在需要高效、可靠连接的场合中使用WAGO 1-导体公插头。无论是工业自动化还是楼宇自动化,这款产品都能满足您的需求,帮助您构建更加可靠的系统。

2091-1128参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2091-1128厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2091-1128数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2091-1128 2091-1128数据手册

2091-1128封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5924 ¥ 64.1558
10+ $ 5.1813 ¥ 43.7818
50+ $ 4.196 ¥ 35.4561
100+ $ 3.8924 ¥ 32.8908
250+ $ 3.6457 ¥ 30.8065
库存: 2060
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.15
直接购买
加入购物车
