235-551

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-235-551
供应商: WAGO
标准整包数: 100

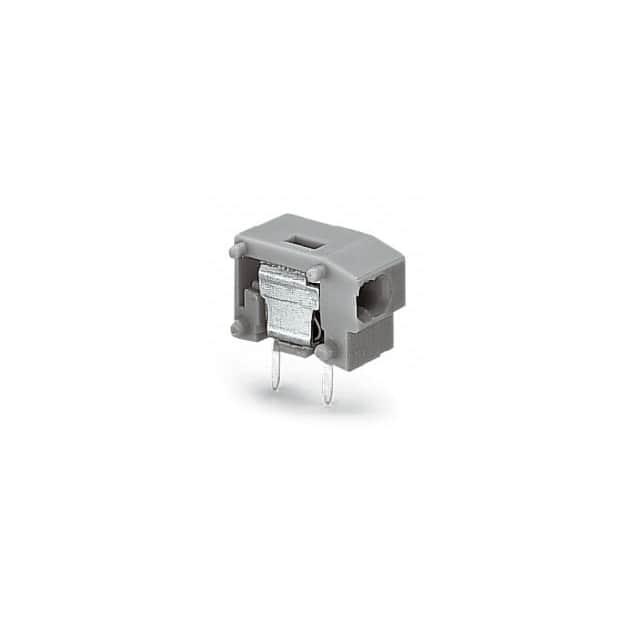

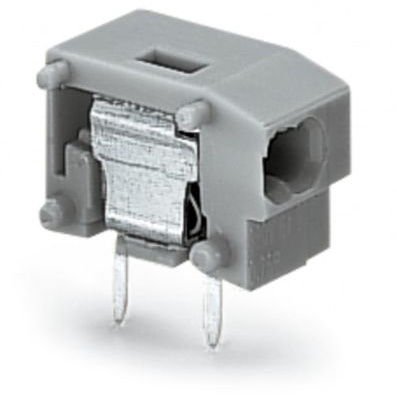

WAGO 接线板-线至板 235-551

235-551概述


    产品简介


    本产品是WAGO公司生产的型号为235-551的可堆叠两线端子台,适用于扁平安装,使用PUSH WIRE®连接技术,专门用于信号线的馈送和分配。这款端子台特别设计用于常见的单芯导线,可以轻松插入,并且配备有两个焊接针脚以增强机械稳定性。它还可以与WAGO系列235中的所有单线端子台配合使用,实现不同规格导线之间的灵活组合。通过推拉操作,用户能够调整不同模块间的间距,以适应不同的标准(公制或英制)格栅尺寸。

    技术参数


    - 额定电压:根据IEC/EN 60664-1标准,最大为400V;根据UL 1059标准,最大为300V;根据CSA标准,最大为300V。
    - 冲击电压耐受能力:达到6kV。
    - 额定电流:最大可达10A。
    - 导线规格:支持0.25至0.75 mm²的单芯导线(相当于24到18AWG),以及0.25至0.34 mm²的细丝导线(没有塑料套环)。
    - 绝缘材料:聚酰胺66 (PA 66),阻燃等级为UL 94 V0。
    - 工作温度范围:-60°C 至 +105°C。
    - 物理尺寸:宽度9 mm,高度12.8 mm,深度12.5 mm。
    - 焊接针脚长度:3.6 mm。
    - 适用环境:适合多种严苛环境,如工业控制、建筑自动化及通信系统等。

    产品特点和优势


    此款端子台具备以下独特功能和优势:
    - PUSH WIRE®连接技术:方便快捷,无需工具即可完成导线连接。
    - 高机械稳定性:通过双焊点设计确保良好的机械稳固性。
    - 多用途兼容性:可以与同一系列的其他端子台无缝拼接,满足多种布局需求。
    - 易于调整和扩展:可通过压缩或拉伸实现不同间距的调整,兼容公制和英制格栅尺寸。
    - 安全可靠:最高能承受6kV的冲击电压,确保在高压环境下也能安全稳定运行。

    应用案例和使用建议


    应用场景:此类端子台广泛应用于各类电路板的接线端子设计中,例如工业控制系统、楼宇自动化、通信系统及其它需要可靠导线连接的应用场合。它们特别适合于那些需要紧凑布局或对空间有严格限制的设计项目。
    使用建议:
    - 在进行导线连接前,请确认导线是否已经正确剥线并预处理好。
    - 利用PUSH WIRE®连接技术,只需轻轻一按即可实现导线的快速可靠连接。
    - 注意检查连接是否牢固,以避免由于振动等原因导致的松动。
    - 为确保长期稳定性,在导线连接完成后可对端子进行额外的紧固检查。

    兼容性和支持


    - 与WAGO系列235中的其他单线端子台兼容。
    - 提供详细的下载资源,包括CAD数据、3D模型等,便于设计者在各种电路设计软件中进行集成。
    - WAGO公司提供全方位的技术支持和客户服务,如果用户在使用过程中有任何疑问或问题,可以通过电话或电子邮件直接联系技术支持团队。

    常见问题与解决方案


    - Q: 导线连接时遇到困难怎么办?
    - A: 确保导线已正确剥线且没有污垢或损伤,再尝试将导线按压入端子座内。如有必要,使用适当的工具辅助。

    - Q: 如何拆卸已连接的导线?
    - A: 使用螺丝刀将导线轻轻撬起,然后拔出。务必小心操作以免损坏端子座或导线。
    - Q: 端子台能否在高温环境中稳定工作?
    - A: 是的,它可以在-60°C至+105°C的宽广温度范围内正常工作。但在极端条件下使用时仍需注意散热问题。

    总结和推荐


    综上所述,WAGO的235-551端子台以其便捷的连接方式、坚固耐用的设计、广泛的兼容性和出色的安全性能,在多个领域中均展现出极高的实用价值。无论是对于专业的电路设计师还是普通用户来说,这都是一款值得信赖的选择。因此,我们强烈推荐这一款高品质的产品。

235-551参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

235-551厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

235-551数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 235-551 235-551数据手册

235-551封装设计

查看详情并下载
Symbol
Footprint
3D Model
