256-410

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: PCB Terminal Block, Push-button, 2.5 mm2, Pin spacing 5-5.08 mm, 10-pole, Cage Clamp , commoning option
供应商型号: Q-256-410
供应商: 云汉优选
标准整包数: 20

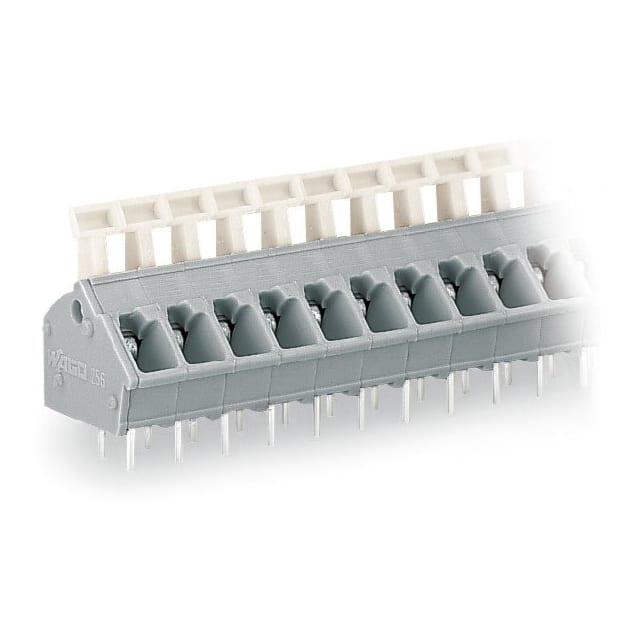

WAGO 接线板-线至板 256-410

256-410概述


    产品简介


    本文介绍了WAGO公司的型号为256-410的PCB终端块,这是一种带有推按钮操作的夹线式终端块。此产品属于CAGE CLAMP®系列,适用于连接2.5平方毫米导线,特别设计用于电路板上的快速接线。其多极设计(10个触点)使得它在自动化控制系统中非常实用,能够满足各类工业应用的需求。

    技术参数


    电气特性
    - 额定电压:IEC/EN 60664-1 下为 250V (III/3),320V (III/2),630V (II/2)
    - 额定电流:24A
    - 冲击耐压:IEC/EN 60664-1 下为 4kV (III/3),4kV (III/2),4kV (II/2)
    - 额定电压(UL 1059):Use Group B 为 300V,Use Group D 为 300V
    - 额定电流(UL 1059):Use Group B 为 15A,Use Group D 为 10A
    - 额定电压(CSA):Use Group B 为 300V,Use Group D 为 300V
    - 额定电流(CSA):Use Group B 为 15A,Use Group D 为 10A
    连接与几何数据
    - 推按钮操作类型
    - 导线截面积范围:实心导线 0.08 … 2.5 mm²,细绞线 0.08 … 2.5 mm²
    - 导线入口角度:45°
    - 极数:10
    - 针距:5.08 mm
    - 尺寸:宽度 52.9 mm,高度 22.2 mm,深度 17.6 mm
    环境要求
    - 工作温度范围:-60°C 到 +105°C

    产品特点和优势


    256-410型PCB终端块以其高可靠性、易操作性和兼容性而著称。特别是其创新的CAGE CLAMP®连接技术使得接线更加安全快捷。其可轻松切换的公制/英制针距设置,使其能够适应不同国家和地区的设计标准。此外,该产品还提供了出色的过电压保护和冲击耐压能力,确保在恶劣环境下也能稳定运行。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统、楼宇自动化系统、过程控制等领域。例如,在一个复杂的工业自动化控制系统中,可以利用256-410型终端块来简化现场接线,提高系统的可靠性和维护效率。使用时,确保按照手册中的指导进行安装,特别是在处理多根导线时,正确使用绝缘套管可以进一步增强系统的安全性。

    兼容性和支持


    256-410型终端块与其他WAGO公司的工具和配件兼容,如专门的操作工具和各种尺寸的绝缘/非绝缘端子套管。制造商还提供全面的技术支持和认证服务,以确保客户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:如何判断产品是否需要额外的绝缘套管?
    - 解答:在处理细绞线时,应考虑使用绝缘套管以增加电气安全性和稳定性。

    - 问题:在高温环境下工作是否会影响产品的性能?
    - 解答:根据手册中的环境要求,该产品的工作温度范围为-60°C到+105°C,因此在正常工作条件下不会受到影响。

    总结和推荐


    综上所述,WAGO的256-410型PCB终端块凭借其可靠的连接技术、多样化的规格配置以及广泛的应用范围,在工业和商业应用中展现出强大的竞争力。无论是从性能还是从易用性来看,它都是值得推荐的产品选择。对于需要高效且安全的接线解决方案的项目,这款产品无疑是理想之选。

256-410参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

256-410厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

256-410数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 256-410 256-410数据手册

256-410封装设计

查看详情并下载
Symbol
Footprint
3D Model
