890-864

厂牌: WAGO
产品描述:
供应商型号: Q-890-864
供应商: WAGO
标准整包数: 50
WAGO 接线座- 接头/插头和插口 890-864

890-864概述

    WAGO 890-864 插座技术手册

    1. 产品简介

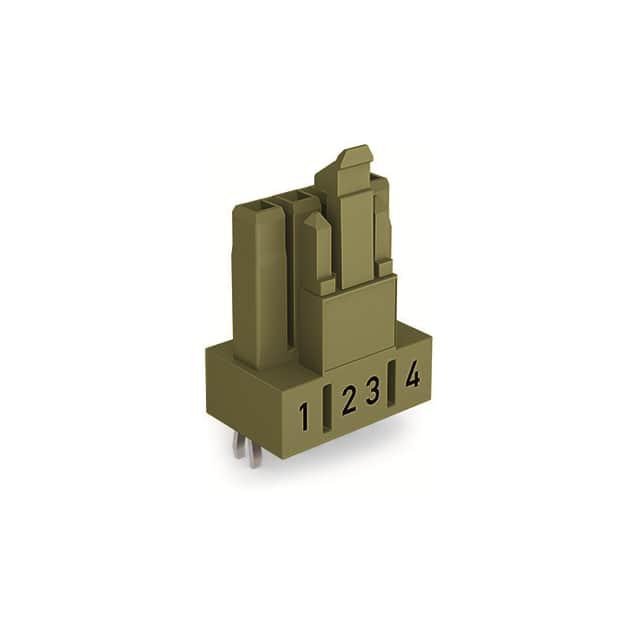

    WAGO 890-864 是一款专为印刷电路板设计的直式四极插座,产品型号代码为 B。该插座具有坚固的设计和可靠的连接性能,适用于多种工业和商业应用,如自动化控制系统、通信设备和各类电子设备。其主要功能在于实现电路板上的安全可靠连接。

    2. 技术参数


    - 额定电压: 250V (符合 IEC/EN 60664-1)
    - 额定电流: 16A
    - 耐冲击电压: 4kV (符合 IEC/EN 60664-1)
    - 极数: 4 极
    - 宽度: 19.2mm (0.756 英寸)
    - 高度: 31.9mm (1.256 英寸)
    - 厚度: 12.2mm (0.48 英寸)
    - 焊接针长度: 3.5mm
    - 焊接针直径: 0.8mm
    - 接触力: 20…70N(每极不同)
    - 锁定力: >80N
    - 工作温度范围: -35...+85°C
    - 绝缘材料: 聚酰胺 66 (PA 66),UL 94 V0 级阻燃
    - 接触材料: 铜及其合金,表面镀层

    3. 产品特点和优势


    WAGO 890-864 插座的主要优势在于其高可靠性、耐用性和出色的机械稳定性。由于采用弹簧片式接触设计,它能够确保长期稳定的电连接。其高耐冲击电压和宽广的工作温度范围使其在恶劣环境下依然保持良好的性能。此外,坚固的锁扣设计和高接触力进一步提高了其抗振动和拉拔能力。

    4. 应用案例和使用建议


    WAGO 890-864 插座广泛应用于工业自动化、控制柜、通信系统及各类电子设备中。例如,在一个 PLC 控制系统中,此插座可用于连接传感器和执行器,以确保信号传输的稳定性和可靠性。为了优化系统性能,建议定期检查插座的安装情况,确保连接牢固且无腐蚀现象。

    5. 兼容性和支持


    该插座具有良好的兼容性,可以与其他 WAGO 产品轻松集成,形成完整解决方案。制造商 WAGO 提供全面的技术支持,包括电话咨询(+49 571 887-44222)和电子邮件(info.de@wago.com)。如有任何疑问或技术支持需求,均可联系客服团队获取帮助。

    6. 常见问题与解决方案


    - Q: 插座连接不稳定怎么办?
    A: 检查插针是否插入到位,同时确保插针与插座之间的接触力足够。若问题依旧,考虑重新安装或更换新的插座。

    - Q: 如何确保插座的使用寿命?
    A: 定期清理插座和插针,避免灰尘和污染物积累。同时,尽量避免在极端温度和湿度条件下使用,以免影响其性能。

    7. 总结和推荐


    总体而言,WAGO 890-864 插座是一款性能优异、稳定性强的产品。其独特的锁扣设计和可靠的电连接性能使其成为工业和商业应用的理想选择。对于需要稳定连接的应用场合,强烈推荐使用这款产品。

890-864参数

参数 值
安装方式 通孔安装
零件状态 在售
包装方式 盒装

890-864厂商介绍

WAGO万可从事电气连接、工业接口模块和自动化控制技术,产品涵盖轨装式接线端子、接插式连接器、PCB接线端子、继电器和光电耦合器模块、电源、接口模块、I/O系统、控制器及显示器和面板。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 WAGO 相关型号,如 250-202、209-112、236-404、2059-302/998-403 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

890-864数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 890-864 890-864数据手册

890-864封装设计

查看详情并下载
Symbol
Footprint
3D Model
