250-506

产品分类: 接线板-专用
厂牌: WAGO

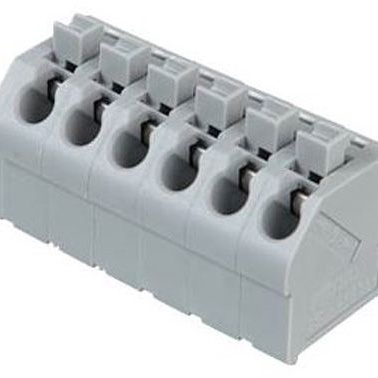

产品描述: Wago PCB端子排 照明连接器插座, 250系列, 6极, 6路
供应商型号: BN-250-506
供应商: 海外现货
标准整包数: 1
WAGO 接线板-专用 250-506

250-506概述

    # 电子元器件产品技术手册:单导体PCB端子

    1. 产品简介


    本产品为单导体PCB端子,专用于印刷电路板上的电线连接。该端子具备推按钮设计,能够方便快速地进行接线操作。通过将一根导线焊接在一个焊接引脚上,实现了简单而高效的电气连接。该产品的核心特征包括紧凑的设计、高可靠性及易于安装的特点。它广泛应用于工业自动化、汽车电子、家用电器等领域,尤其是在需要高频次插拔的应用场景中表现出色。

    2. 技术参数


    以下是该电子元器件的各项技术参数:
    | 参数 | 规格 |

    | 导体截面积 | 0.5 mm² - 1.5 mm² |
    | 导体截面 (AWG) | 20 - 14 |
    | 剥线长度 | 9 mm - 10 mm |
    | 额定电压 | 320 V |
    | 耐冲击电压 | 4 kV |
    | 污染等级 | 2 |
    | 额定电流 | 17.5 A |
    | 引脚间距 | 5 mm (0.197 in) |
    | 极数 | 6 |
    | 高度 | 16.5 mm |
    | 宽度 | 31.5 mm |
    | 深度 | 13 mm |
    | 连接点数量 | 6 |
    | 电位数 | 6 |
    | 颜色 | 灰色 |

    3. 产品特点和优势


    特点:
    - 推按钮设计便于快速接线。
    - 引脚间距固定为5mm,确保了标准化的安装。
    - 高额定电流(17.5A)和高耐压(4kV)特性使其在多种应用中表现稳定可靠。
    - 适用于多种导体尺寸,涵盖0.5 mm²至1.5 mm²的范围。
    优势:
    - 在工业环境中表现出卓越的抗干扰能力,污染等级达到2级。
    - 易于安装且维护成本低,适合大批量生产。
    - 适用于频繁插拔的场合,提高系统的灵活性和耐用性。

    4. 应用案例和使用建议


    应用案例:
    该端子被广泛应用于工业自动化控制系统中,例如传感器信号采集和传输系统。在汽车电子中,用于连接电子控制单元(ECU)到各种传感器和执行器。
    使用建议:
    - 确保剥线长度适中,过短会导致接触不良,过长可能引起短路。
    - 在安装过程中要注意引脚的正确排列和间距,避免错接或接触不良。
    - 对于高电流应用,注意散热设计,防止过热。

    5. 兼容性和支持


    - 该端子与其他标准5mm引脚间距的设备完全兼容。
    - 生产商提供详细的技术支持文档和在线咨询服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题1:安装后接触不良
    解决方案:
    - 仔细检查接线是否按照标准流程进行,确保引脚紧密接触。
    - 重新剥离导线,调整长度后重新安装。
    常见问题2:频繁插拔后松动
    解决方案:
    - 定期检查接头是否有损坏或磨损迹象,如有必要请更换新的端子。
    - 适当增加接头周围的紧固装置,增强机械稳定性。

    7. 总结和推荐


    综合评估:
    该电子元器件具有优秀的电气特性和可靠性,能够在多种工业环境下稳定运行。其独特的推按钮设计和紧凑的结构使得安装和维护变得十分便捷。此外,制造商提供了详尽的技术支持,进一步提高了用户的满意度。
    推荐意见:
    鉴于其卓越的性能和广泛的适用范围,强烈推荐在工业自动化、汽车电子及家用电器等领域采用该款单导体PCB端子。
