721-462/001-000

厂牌: WAGO
产品描述:
供应商型号: Q-721-462/001-000
供应商: 云汉优选
标准整包数: 200

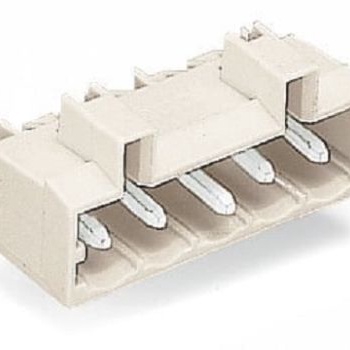

WAGO 接线座- 接头/插头和插口 721-462/001-000

721-462/001-000概述

    WAGO 721-462/001-000 技术手册

    1. 产品简介

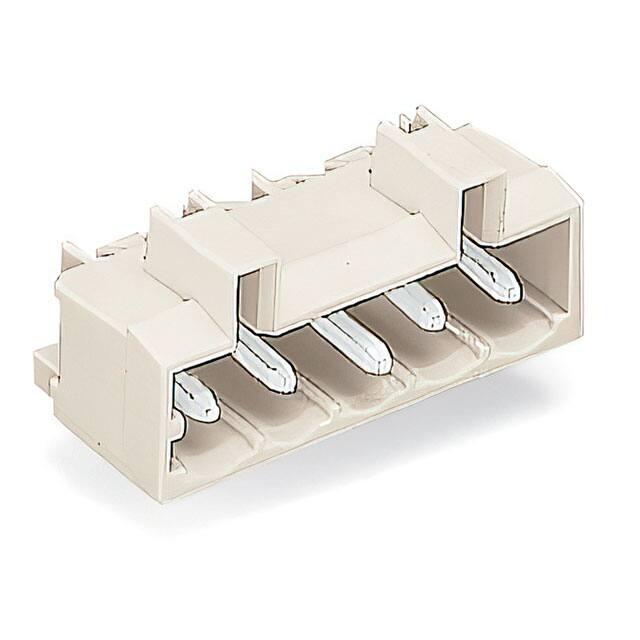

    WAGO 721-462/001-000 是一种垂直或水平安装在印刷电路板(PCB)上的公头直角接线端子。其独特的设计使其能够承受高达16A的电流,并具有出色的防误插保护能力。这种端子广泛应用于各种电气连接场景,特别是在需要高度稳定性和可靠性的场合。

    2. 技术参数


    - 尺寸与重量
    - 针距:5 mm
    - 宽度:13.2 mm (0.52 英寸)
    - 高度:15.2 mm (0.598 英寸)
    - 表面高度:11.4 mm (0.449 英寸)
    - 深度:12 mm (0.472 英寸)
    - 焊针长度:3.8 mm
    - 焊针尺寸:1.2 x 1.2 mm
    - 钻孔直径(公差):1.7 mm (+ 0.1)
    - 电气特性
    - 额定电压(过压类别 III/3):250V
    - 额定冲击电压(过压类别 III/3):4 kV
    - 额定电流:16 A
    - UL 认证电压(使用组 B):300V
    - UL 认证电流(使用组 B):15 A
    - CSA 认证电压(使用组 B):300V
    - CSA 认证电流(使用组 B):15 A
    - 环境要求
    - 温度范围:-60°C 至 +100°C

    3. 产品特点和优势


    - 高可靠性:提供100%的防误插保护,确保接线安全可靠。
    - 高电流承载能力:1.2 x 1.2 mm 的焊针允许高达16A的电流通过。
    - 易用性:可选择多种安装方式,适用于不同应用场景。
    - 材料耐用性:采用聚酰胺 66(PA 66)绝缘材料,达到 UL 94 V0 级阻燃标准。

    4. 应用案例和使用建议


    - 应用场景:这款端子广泛应用于自动化控制系统、工业自动化设备以及电源模块等领域。
    - 使用建议:建议在高温环境下使用时,注意散热问题;在极端低温环境下,需确保电路板和端子保持干燥,避免冷凝水造成的短路。

    5. 兼容性和支持


    - 兼容产品:WAGO 提供了一系列与该端子兼容的母头插件,如 2721-102/026-000 和 721-102/026-000。
    - 厂商支持:WAGO 提供详尽的技术文档和支持服务,用户可以通过其官方网站或客户服务热线获取进一步帮助。

    6. 常见问题与解决方案


    - 问题1:如何检查端子是否正确插入?
    - 解答:确保端子的编码手指完全对齐并插入到位,以实现100%的防误插保护。
    - 问题2:如何选择合适的焊针长度?
    - 解答:根据 PCB 的厚度选择合适的焊针长度,通常为3.8 mm,以确保良好的电气连接和机械稳定性。

    7. 总结和推荐


    综上所述,WAGO 721-462/001-000 是一款高性能、高可靠性的接线端子。其卓越的电气特性和强大的防误插保护机制使其成为众多应用场景中的理想选择。强烈推荐用于需要高度稳定性和可靠性的场合。

721-462/001-000参数

参数
长*宽*高 13.2mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

721-462/001-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

721-462/001-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 721-462/001-000 721-462/001-000数据手册

721-462/001-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 2.3
库存: 600
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 460
直接购买
加入购物车
