231-273/001-000

厂牌: WAGO
产品描述:
供应商型号: 2783123
供应商: 海外现货
标准整包数: 50

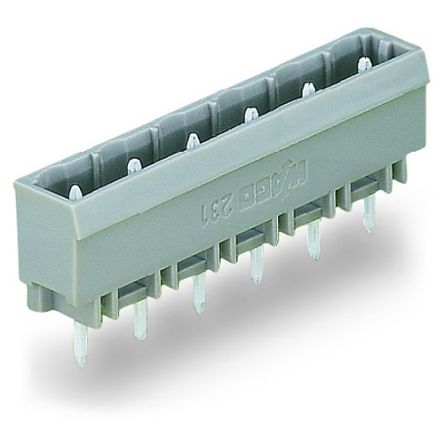

WAGO 接线座- 接头/插头和插口 231-273/001-000

231-273/001-000概述

    WAGO THT Male Header 技术手册

    1. 产品简介


    WAGO 231-273/001-000 是一款带有直插式焊针的水平或垂直PCB安装THT(通孔)公头连接器。该连接器专为需要高性能和稳定性的应用设计,适用于工业自动化、控制系统和通信设备等领域。它的主要功能是在电路板之间提供可靠的电气连接,确保信号传输的稳定性和准确性。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | IEC/EN 60664-1:500V (III/3), 630V (III/2), 1000V (II/2) |
    | 冲击电压 | IEC/EN 60664-1:6 kV (III/3), 6 kV (III/2) |
    | 额定电流 | 16 A |
    | 焊针尺寸 | 1.2 x 1.2 mm |
    | 端子间距 | 7.5 mm |
    | 触点数量 | 13 |
    | 外形尺寸 | 宽度:98.2 mm (3.866英寸),高度:17 mm (0.669英寸),深度:8.4 mm (0.331英寸) |
    | 焊针长度 | 5 mm |

    3. 产品特点和优势


    - 增强的稳定性:1.2 x 1.2 mm 的焊针设计可以承载高达 16 A 的电流,使得较短的连接器也能保持稳定性。
    - 多种颜色选择:灰色外壳便于识别和区分。
    - 编码手指:便于在安装过程中进行正确配对,防止误接。
    - 可配置选项:用户可以通过 WAGO 销售部门或在线配置工具(https://configurator.wago.com/)请求不同型号和配置。

    4. 应用案例和使用建议


    该连接器广泛应用于工业自动化、电力系统、测量设备和通信设备等领域。例如,在工厂自动化控制系统中,可以将多个模块通过这些连接器进行可靠连接。为了确保最佳效果,建议遵循制造商的安装指南,并确保焊点质量良好,避免虚焊现象的发生。

    5. 兼容性和支持


    - 兼容产品:包括编码键、间隔器和标记条等配件。
    - 认证和支持:符合多个国家和地区标准(如 UL、CSA),并获得 DEKRA、KEMA/KEUR 等机构的认证。

    6. 常见问题与解决方案


    - Q: 如何确保连接器的稳定性?
    - A: 使用正确的焊接技术和优质焊料进行焊接,并确保焊点均匀、无虚焊。
    - Q: 如何选择合适的型号?
    - A: 根据实际应用需求选择合适的触点数量和连接器类型。如有疑问,可联系 WAGO 销售部门寻求帮助。
    - Q: 如何处理过热问题?
    - A: 确保电路负载不超过额定值,并确保良好的散热条件,以避免过热。

    7. 总结和推荐


    综上所述,WAGO 231-273/001-000 THT Male Header 连接器凭借其优异的电气特性和广泛的适用范围,成为众多工业应用的理想选择。建议在选择时根据具体需求考虑不同型号和配置,以满足不同的应用要求。如果需要进一步的技术支持或定制服务,可通过官方渠道获取详细信息。总体来说,这是一款值得信赖且性能卓越的产品。

231-273/001-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

231-273/001-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-273/001-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-273/001-000 231-273/001-000数据手册

231-273/001-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
