731-642

产品分类: 端子 - 环形端子
厂牌: WAGO
产品描述:
供应商型号: Q-BN-731-642
供应商: 期货订购
标准整包数: 1

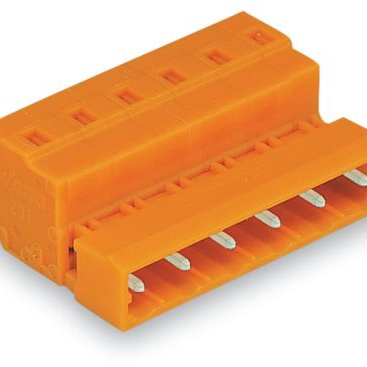

WAGO 端子 - 环形端子 731-642

731-642概述

    电子元器件产品技术手册:WAGO 731-642

    1. 产品简介


    WAGO 731-642是一款专为多种电线连接而设计的一体化接线端子(Stiftleiste),适用于各种电路连接需求。该接线端子采用CAGE CLAMP®技术,提供简化布线和高效的电气连接。它广泛应用于自动化控制系统、工业设备以及各种电器装置中,满足“线到线”(Wire-to-Wire)和“板到线”(Board-to-Wire)的连接要求。

    2. 技术参数


    以下是WAGO 731-642的技术规格和性能参数:
    - 连接方式: CAGE CLAMP®
    - 导线规格: 粗导线 0.08 … 2.5 mm² / 28 … 12 AWG;细导线 0.08 … 2.5 mm² / 28 … 12 AWG
    - 导线剥皮长度: 8 … 9 mm / 0.31 … 0.35 英寸
    - 位数: 12
    - 颜色: 橙色
    - 安装方式: 表面安装或穿墙安装
    - 电气特性:
    - 额定电压 (IEC/EN 60664-1): 500V (III / 3), 630V (III / 2), 1000V (II / 2)
    - 额定电流 (IEC/EN 60664-1): 12A
    - 冲击电压 (IEC/EN 60664-1): 6 kV
    - 额定电压 (UL 1059): 300V (Use Group B), 300V (Use Group D)
    - 额定电流 (UL 1059): 15A (Use Group B), 10A (Use Group D)
    - 额定电压 (CSA): 300V (Use Group B), 300V (Use Group D)
    - 额定电流 (CSA): 15A (Use Group B), 10A (Use Group D)
    - 机械特性:
    - 材料: 尼龙66 (PA 66) 绝缘材料
    - 螺钉材质: 不锈钢 (Chrom-Nickel-Federstahl)
    - 接触表面: 锌镀层 (verzinnt)
    - 尺寸: 宽度 92.1 mm / 3.626 英寸,高度 14.3 mm / 0.563 英寸,深度 27.5 mm / 1.083 英寸
    - 环境条件:
    - 工作温度范围: -60 … +100°C
    - 可燃性等级 (UL 94): V0

    3. 产品特点和优势


    - 多用途连接: 适用于所有类型的电线连接,实现高效且可靠的电气连接。
    - CAGE CLAMP® 技术: 提供简单易用的双方向操作,方便安装和拆卸。
    - 多种安装选项: 支持表面安装或穿墙安装,提高安装灵活性。
    - 编码功能: 可以通过专用组件进行编码,防止误插。
    - 兼容性强: 可与其他 WAGO 产品及标准工具配套使用,便于维护和扩展。

    4. 应用案例和使用建议


    WAGO 731-642 可广泛应用于自动化控制系统、工业设备及电器装置中。例如,在工业自动化控制柜中,可以作为主控单元与传感器、执行器之间的连接点。在安装时,建议使用官方提供的 Betätigungswerkzeug 进行操作,确保连接可靠且安全。

    5. 兼容性和支持


    WAGO 731-642 可与其他 WAGO 产品配套使用,如 216系列的导线端子(Aderendhülse)。此外,WAGO 提供丰富的技术支持资源,包括电话咨询服务(+49 (571) 887-44222)和在线智能数据平台(smartDATA)。

    6. 常见问题与解决方案


    - 问题1: 导线不能正确插入?
    - 解决方法: 检查导线剥皮长度是否符合要求(8 … 9 mm / 0.31 … 0.35 英寸),并确认导线是否符合规格。
    - 问题2: 连接处接触不良?
    - 解决方法: 确保导线已正确插入,并且剥皮部分完全接触到接线端子内部。
    - 问题3: 接线端子温度过高?
    - 解决方法: 检查导线电流是否超过额定值,调整负载至安全范围内。

    7. 总结和推荐


    WAGO 731-642 是一款高效、可靠的接线端子,具备多样的应用功能和强大的兼容性。凭借其独特的 CAGE CLAMP® 技术和易于操作的特点,非常适合用于工业控制、自动化设备和家用电器等多种场合。我们强烈推荐用户在上述应用场景中使用这款产品,并充分利用其提供的全方位支持。

731-642参数

参数
长*宽*高 27.5mm*92.1mm*27.5mm
安装方式 导线安装,自由悬挂,通孔安装

731-642厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

731-642数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 环形端子 WAGO 731-642 731-642数据手册

731-642封装设计

查看详情并下载
Symbol
Footprint
3D Model
