770-936

厂牌: WAGO
产品描述:
供应商型号: Q-BN-770-936
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 770-936

770-936概述

    WAGO H-Distribution Connector 770-936 技术手册

    产品简介

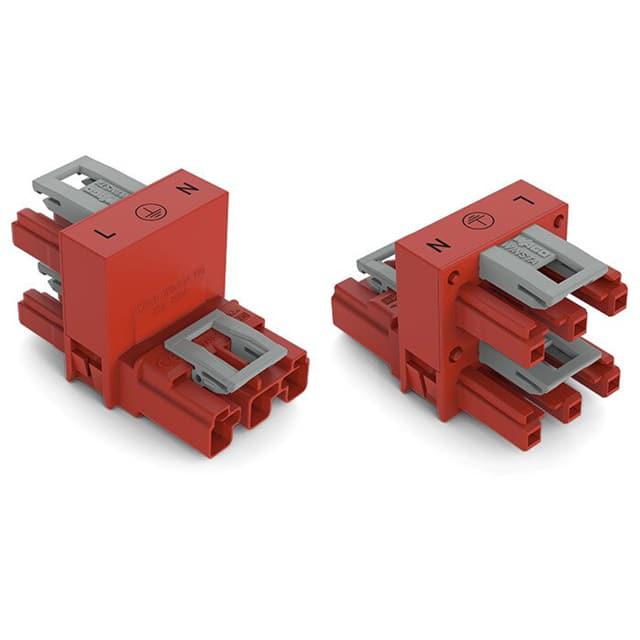

    WAGO H-Distribution Connector(型号770-936)是一款专为飞线应用设计的3极连接器。它具备一个输入口和两个输出口,并且两个输出口位于同一侧。该连接器配备了三个锁定杠杆,确保在插拔过程中稳固可靠。适用于各种需要高度可靠连接的应用场合,例如照明系统、工业自动化设备和建筑布线等。

    技术参数


    - 额定电压:250V(III / 3)
    - 额定冲击电压:4kV(III / 3)
    - 额定电流:25A
    - 极数:3
    - 总电位数:3
    - 接地功能:具有前置接地接触点
    - 针间距:10mm(0.394英寸)
    - 宽度:30mm / 1.181英寸
    - 高度:32.7mm / 1.287英寸
    - 深度:51mm / 2.008英寸
    - 材料:绝缘材料为聚酰胺66(PA66),具有UL94 V0阻燃等级
    - 环境温度范围:-35°C至85°C
    - 防护等级:IP20
    - 重量:22.748克

    产品特点和优势


    1. 高可靠性:配备三个锁定杠杆,确保在各种环境下都能保持稳定的连接。
    2. 多功能性:适用于广泛的安装方式,包括面板安装和导轨安装。
    3. 易于安装:具有明确的极性标记(L/N),简化接线过程。
    4. 防火安全:采用UL94 V0等级的绝缘材料,具有优异的防火性能。
    5. 环境适应性强:可在极端温度范围内正常工作,适用范围广泛。

    应用案例和使用建议


    该连接器广泛应用于各种飞线安装场景,例如建筑布线、照明控制系统和工业自动化设备等。以下是几种典型应用场景及使用建议:
    - 建筑布线:在建筑物内部布线时,建议使用该连接器进行主干线路与分支线路之间的连接,以确保系统的稳定性和可靠性。
    - 照明控制系统:作为中央控制系统的连接点,能够快速可靠地实现多个灯具的分控。
    - 工业自动化设备:可应用于各种自动化设备的电源分配系统,提高整体系统的可靠性和安全性。

    兼容性和支持


    该产品与WAGO其他相关配件高度兼容,如安装板(型号770-623和770-673)和锁紧帽(型号770-201、770-221和770-360)。这些配件可以帮助进一步提升安装的安全性和便捷性。WAGO公司提供了详尽的产品文档和支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 问题:如何确保插拔连接的可靠性?
    - 解决方案:使用三个锁定杠杆确保插头和插座牢固连接。

    2. 问题:连接器在高温环境下的性能如何?
    - 解决方案:连接器能在-35°C到85°C的温度范围内正常工作,适合各种恶劣环境。

    总结和推荐


    总体而言,WAGO H-Distribution Connector 770-936是一款高性能、高可靠性的连接器产品,特别适合在各种复杂环境中使用。它的多项独特功能使其在市场上具备很强的竞争力。如果您正在寻找一款可靠的3极飞线连接器,强烈推荐使用这款产品。

770-936参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

770-936厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-936数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 770-936 770-936数据手册

770-936封装设计

查看详情并下载
Symbol
Footprint
3D Model
