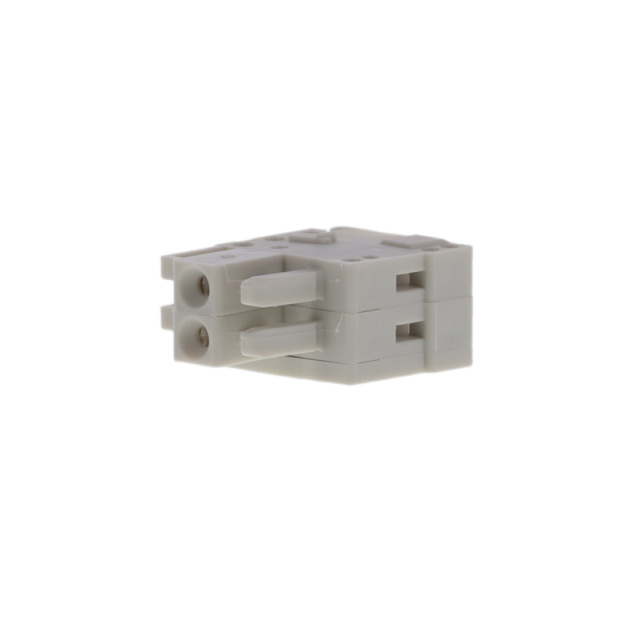

734-102

厂牌: WAGO
产品描述: Conn Terminal Block F 2 POS 3.5mm ST Cable Mount 10A Box
供应商型号: 26M-734-102
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 734-102

734-102概述


    产品简介


    产品名称:1导体公插头
    产品型号:734-102
    这款1导体公插头是WAGO公司推出的多功能连接器,专为多种导体类型设计,适用于各种复杂的接线需求。它采用垂直和水平的CAGE CLAMP®接线技术,确保了简单快捷的电缆预装配和现场接线。此外,这款插头提供了压接套管和安装套件,便于在现场进行组装。插头完全防误配,能够有效避免错误接线,确保安全可靠的电气连接。

    技术参数


    - 尺寸规格:
    - 导体间距:3.5 mm(0.138英寸)
    - 宽度:9.2 mm(0.362英寸)
    - 高度:13.4 mm(0.528英寸)
    - 深度:18.6 mm(0.732英寸)
    - 电气特性:
    - 额定电压(III/3):160V
    - 最大额定浪涌电压(III/3):2.5 kV
    - 额定电流:10A
    - 绝缘材料:聚酰胺(PA66),阻燃等级UL94 V0
    - 接触材料:铜合金,镀锡
    - 导体范围:
    - 固体导体:0.08至1.5 mm²(28至14 AWG)
    - 细股导体:0.08至1.5 mm²(28至14 AWG)
    - 带绝缘套细股导体:0.25至1.5 mm²
    - 带非绝缘套细股导体:0.25至1.5 mm²

    产品特点和优势


    - 100%防误配:这款插头具备独特的防误配设计,能有效防止接线错误,提高操作的安全性和可靠性。
    - 易于安装:利用垂直和水平的CAGE CLAMP®接线技术,使安装过程简便快捷。
    - 多功能适用性:适用于所有类型的导体,无论是固体导体还是细股导体,均可以轻松连接。
    - 高耐温性:极限温度范围从-60℃到+100℃,适用于各种恶劣环境。
    - 合规认证:符合多项国际标准,如UL 1059、CSA和EN 61984等。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统
    - 电力传输系统
    - 照明系统
    - 其他需要可靠连接的应用场景
    - 使用建议:
    - 在安装过程中,应确保电缆正确插入CAGE CLAMP®接线单元,并且绝缘层没有破损,以确保良好的电接触。
    - 选择合适的工具(如210-250或210-251)进行操作,确保插入电缆时的安全和便捷。
    - 使用适当的测量工具来校验导体连接的质量,例如使用1mm直径的测试针(735-500)进行测试。

    兼容性和支持


    - 兼容性:该产品可与同一系列的其他产品,如734-302/019-000、734-302/018-000等进行组合使用,形成完整的连接解决方案。
    - 支持服务:WAGO公司提供全面的技术支持和服务,包括产品的安装指导、常见问题解答和技术文档等。如果您有任何疑问或需要帮助,可以随时拨打客服电话+49 (571) 887-44222获取支持。

    常见问题与解决方案


    - 问题1:如何判断导体是否已经正确连接?
    - 解决方案:可以使用1mm直径的测试针(735-500)进行接触测试,确保导体已经正确连接并通电。

    - 问题2:如果发现连接处存在松动怎么办?
    - 解决方案:检查连接是否已正确插入CAGE CLAMP®单元,如有必要,重新插入导体并确认锁定状态。

    总结和推荐


    这款WAGO 734-102 1导体公插头凭借其防误配、易安装的特点,在多种应用场景中表现出色。它的高可靠性、多功能性和广泛的适用性使其成为工业自动化、电力传输等领域的理想选择。我们强烈推荐这一产品给那些需要可靠、高效连接解决方案的用户。

734-102参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

734-102厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-102数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-102 734-102数据手册

734-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.2889
10+ ¥ 6.85
50+ ¥ 6.5
100+ ¥ 6.2
库存: 180
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 8.28
直接购买
加入购物车
