2091-1182/200-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-2091-1182/200-000
供应商: 期货订购
标准整包数: 1

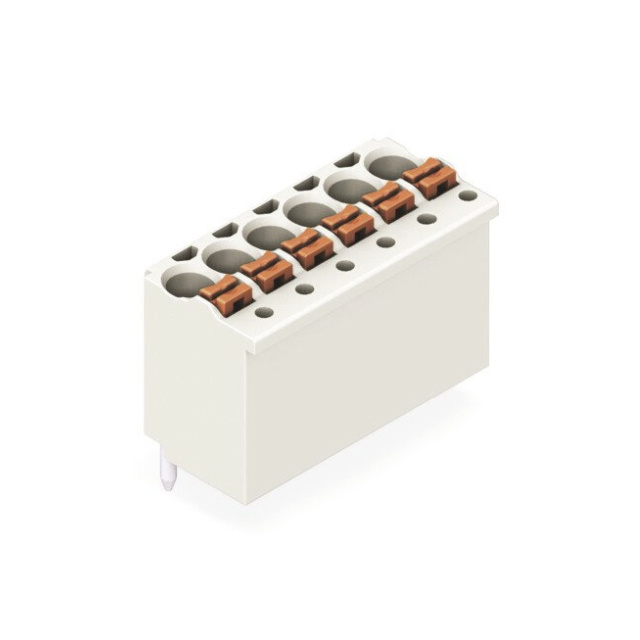

WAGO 接线座- 接头/插头和插口 2091-1182/200-000

2091-1182/200-000概述

    电子元器件技术手册:WAGO 2091-1182/200-000

    产品简介


    WAGO 2091-1182/200-000 是一款一导体THR(通孔安装)母头连接器,专为各种类型的导线提供可靠的连接解决方案。此连接器采用独特的设计,简化了固态和套管导线的压接终止操作,无需使用专门工具。此外,它还支持带或不带塑料套筒的细丝导线,并且具有工厂预装的直式或弯式焊针,允许水平或垂直安装到PCB板上。

    技术参数


    - 规格:单导体THR母头连接器,直径1.0 mm的焊针
    - 焊针类型:直式,直径1.0 mm,长度2.4 mm
    - 额定电压:三级分类III/3,2.5 kV冲击电压;三级分类III/2,2.5 kV冲击电压;二级分类II/2,320 V
    - 额定电流:10 A
    - 接线范围:固态导线0.2~1.5 mm²,细丝导线0.2~1.5 mm²
    - 接触间距:3.5 mm
    - 颜色:浅灰色
    - 重量:6.574 g
    - 温度范围:-60°C至+100°C
    - 材料:绝缘材料为聚酞胺(PA),符合UL94 V0阻燃等级;接触材料为电解铜,表面镀锡

    产品特点和优势


    - 简单易用:无需专门工具即可完成导线的压接终止。
    - 多功能接口:支持多种类型导线的连接,适应性强。
    - 环境适应性:工作温度范围广,可达-60°C至+100°C,适合恶劣环境下的应用。
    - 安全性高:具有过电压保护功能,适用于三级分类III/2和II/2的系统。
    - 安装灵活:焊针可直插或弯插,支持水平或垂直安装。

    应用案例和使用建议


    应用案例
    WAGO 2091-1182/200-000 常用于工业自动化控制系统的连接和布线。例如,在制造车间中,它可用于控制面板和配电箱之间的连接,保证系统的稳定运行。
    使用建议
    1. 环境选择:确保工作环境温度在规定的范围内,以防止温度过高或过低影响连接器的使用寿命。
    2. 安装注意事项:在安装过程中,要确保焊针正确插入PCB孔内,避免焊接不良导致连接失效。
    3. 维护保养:定期检查连接器是否有磨损或损坏,及时更换以保持系统正常运行。

    兼容性和支持


    - 兼容产品:包括配套的编码键载体、操作工具和测试针等。
    - 认证证书:获得UL、DEKRA等权威机构的认可,确保产品的质量和可靠性。
    - 技术支持:如需帮助,可以通过电话、邮件或官方网站与WAGO公司联系,获取专业的技术支持和咨询服务。

    常见问题与解决方案


    1. 问题:连接器无法正确安装在PCB上。
    - 解决办法:确认焊针已正确插入PCB孔内,并使用适当的焊接工艺进行焊接。
    2. 问题:连接不稳定,存在接触不良现象。
    - 解决办法:检查导线压接是否到位,确保导线与连接器完全贴合,必要时重新压接。
    3. 问题:连接器在高温环境下出现故障。
    - 解决办法:更换为适用于高温环境的连接器型号,或者采取额外的散热措施来降低工作环境温度。

    总结和推荐


    WAGO 2091-1182/200-000 连接器凭借其简单易用的设计、出色的电气性能和广泛的适用性,成为工业自动化控制系统中的理想选择。其高效稳定的连接能力、良好的环境适应性及广泛的兼容性使其在市场上具备强大的竞争力。对于需要高可靠性的连接应用场合,强烈推荐使用这款连接器。

2091-1182/200-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2091-1182/200-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2091-1182/200-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2091-1182/200-000 2091-1182/200-000数据手册

2091-1182/200-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
