714-101

产品分类:
厂牌: WAGO

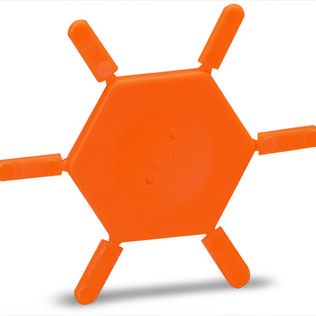

产品描述: 万可 安装托架 编码键, 714系列, 用于公连接器
供应商型号: Q-714-101
供应商: 云汉优选
标准整包数: 25
WAGO  714-101

714-101概述


    产品简介


    产品类型
    本文档讨论的是由 WAGO 公司生产的 MCS MINI HD 系列双排连接器系统。该系列连接器用于连接各种类型的导线,适用于小型电路板空间的紧凑型连接需求。
    主要功能
    - 可连接实心导线和细绞导线(带绝缘或不带绝缘套管)。
    - 高密度设计,特别适合在狭小空间内使用。
    - 通用连接技术,确保与多种不同类型的导线兼容。
    应用领域
    MCS MINI HD 连接器广泛应用于工业自动化、建筑自动化、电梯和门禁系统、能源管理、机械工程等领域,由于其小巧的尺寸和可靠的设计,适用于需要高密度布线的应用场景。

    技术参数


    | 参数 | 值 |

    | 引脚间距 | 3.5 mm (0.138 in) |
    | 绝缘材料 | 玻璃纤维增强聚酰胺 6.6 (PA 6.6-GF) |
    | 阻燃等级 | UL 94 0V |
    | 操作温度范围 | -60°C 到 +100°C |
    | 接触材料 | 黄铜合金,镀锡 |
    | 导线截面积 | 实心:0.08-1.5 mm² |
    细绞:0.08-1.5 mm² |
    细绞且带绝缘套管:0.25-1.0 mm² |
    细绞且不带绝缘套管:0.25-1.0 mm² |
    | 最大电流 | 10 A |
    | 额定电压 | IEC/EN 60664-1: 80 V |
    CSA: 150 V |
    | 接触电阻 | 5 mΩ |
    | 极限环境温度 | -60°C 至 +100°C |
    | 认证 | UL 1059 (B/C/D), CSA |

    产品特点和优势


    MCS MINI HD 系列连接器的优势在于其独特的设计和出色的性能。其主要特点包括:
    - 高密度连接,占用更小的空间;
    - 紧凑的设计使其适用于各种有限的空间环境;
    - 100% 误配保护,提高可靠性;
    - 通用连接,支持各种类型的导线;
    - 独特的双作用杆,既可作为锁止又可方便断开;
    - 已获 UL 和 CSA 认证,符合国际标准。
    这些特点使该系列产品在市场上具有较高的竞争力和市场占有率,非常适合各种高密度连接需求的应用场景。

    应用案例和使用建议


    应用案例
    MCS MINI HD 连接器通常应用于需要高密度布线的场合,如工业自动化系统中的控制面板。在具体应用场景中,这些连接器能够有效地节省空间,同时保证信号传输的稳定性和可靠性。
    使用建议
    1. 在安装过程中,应确保所有导线的规格符合产品的技术要求,以避免因导线不当造成的短路或接触不良。
    2. 对于复杂系统,建议预先规划好线路布局,以便充分利用连接器的紧凑设计。
    3. 考虑到连接器的误配保护功能,安装时应当仔细检查接口是否正确对齐。

    兼容性和支持


    - 兼容性:MCS MINI HD 连接器能够与其他制造商的标准化组件无缝对接,提供广泛的兼容性选项。
    - 支持:厂商提供了详细的用户手册和技术支持服务,可以通过官方网站获取更多的技术支持文档和补充资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线未正确插入 | 检查导线规格是否匹配,确保导线完全插入。 |
    | 连接松动 | 确认所有导线已牢固锁定,并检查是否有损坏的部件。 |
    | 接触不良 | 更换新的连接器,确认导线没有氧化或损坏。 |
    | 误操作导致损坏 | 请按照正确的操作步骤进行安装,如有疑问及时联系技术支持。 |

    总结和推荐


    综合评估
    MCS MINI HD 系列连接器凭借其高密度设计、通用连接技术和可靠的性能,在市场上具有很强的竞争力。无论是工业自动化还是楼宇自动化,这类连接器都能够提供高效稳定的连接解决方案。
    推荐
    强烈推荐这一系列连接器给需要高密度连接应用的客户。它们在多种场景下表现出色,可以显著提升系统的可靠性并简化布线过程。

714-101参数

参数
包装方式 盒装

714-101厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

714-101数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 714-101 714-101数据手册

714-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
