233-203

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子台, 3路, 2.5mm节距, 通孔, 焊接端接
供应商型号: BN-233-203
供应商: 海外现货
标准整包数: 1
WAGO 接线板-线至板 233-203

233-203概述


    产品简介

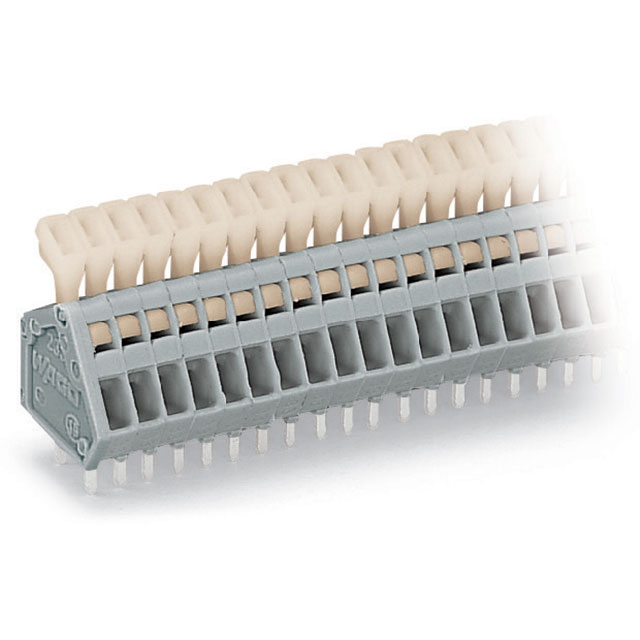

    本文介绍的是型号为233系列的PCB终端条(PCB Terminal Strips),适用于各种印刷电路板(PCB)的应用。这种终端条主要用于连接导线和电子元件,确保电流能够安全可靠地传输。其主要功能是提供一个紧凑且易于安装的连接点,特别适用于需要高密度布线的电路板。这些终端条广泛应用于工业自动化、通信设备、家用电器等领域。

    技术参数


    - 产品型号: 233系列
    - 额定电压: 250V
    - 额定电流: 4A
    - 击穿电压: 2.5kV
    - 截面积: 0.08 – 0.5 mm²
    - 导线尺寸: AWG 28 – 20
    - 引脚间距: 2.5 mm
    - 最大长度: 6 mm
    - 安装孔直径: 1.1+0.1 mm
    - 工作温度范围: 标准数据未提供,具体请联系工厂

    产品特点和优势


    该系列产品具有以下特点和优势:
    - 高可靠性: 通过严格的测试和认证,保证在各种恶劣环境下仍能保持稳定的电气性能。
    - 安装简便: 引脚间距固定,方便快速安装和拆卸,提高生产效率。
    - 多样化选择: 提供不同极数(2至24极)和长度选项,满足不同的应用需求。
    - 高载流能力: 最大可承受4A的电流,适合多种电力系统的需求。
    - 紧凑设计: 小巧的设计便于在有限的空间内进行布线和安装,节省空间。

    应用案例和使用建议


    该产品常用于需要高密度布线的电路板上,例如工业控制系统的继电器模块、通信设备中的电源管理单元等。在使用时,需注意以下几点:
    - 引脚间距匹配: 确保所选的终端条与实际使用的导线和插针间距匹配,避免接触不良。
    - 正确安装: 在安装过程中要仔细阅读技术手册,按照推荐的方法进行安装,以确保可靠性和安全性。
    - 定期检查: 定期对终端条进行检查和维护,以确保长期稳定运行。

    兼容性和支持


    该产品与市场上主流的焊接工具和PCB材料兼容,无需额外购买特殊工具。制造商提供了详细的技术支持和售后服务,如有任何疑问或需要进一步的信息,可随时联系工厂。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1: 无法插入导线
    - 解决方案: 检查导线的截面尺寸是否符合要求,确认引脚间距无误后重新尝试。
    - 问题2: 无法焊接
    - 解决方案: 确保使用适当的焊接工具和技术,按照技术手册中的建议操作。
    - 问题3: 安装孔不匹配
    - 解决方案: 仔细测量安装孔的直径,并根据技术手册中的标准重新加工孔径。

    总结和推荐


    综上所述,233系列的PCB终端条是一款高性能、可靠性和灵活性俱佳的产品。其广泛的适用性和详细的使用指南使得该产品在市场上具有很强的竞争力。强烈推荐在需要高密度布线和稳定连接的场合使用该产品。

233-203参数

参数
长*宽*高 9.92mm(长度)*13.9mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

233-203厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

233-203数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 233-203 233-203数据手册

233-203封装设计

查看详情并下载
Symbol
Footprint
3D Model
