232-235

厂牌: WAGO
产品描述:
供应商型号: Q-232-235
供应商: WAGO
标准整包数: 100
WAGO 接线座- 接头/插头和插口 232-235

232-235概述


    产品简介

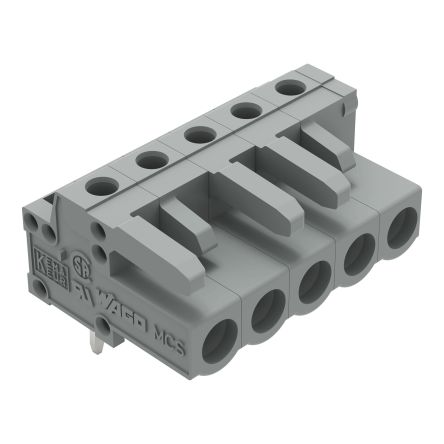

    WAGO 232-235是一款五极女性连接器,采用直角焊接针设计,适合水平PCB安装。它配备了两个锁定闩和一个编码指针,具有多种电气认证,如UL和CSA。该连接器适用于“板对板”和“板对线”的连接方式,并提供触电保护功能,使得PCB上的输入和输出易于识别。此外,该连接器还可以选择进行编码,以增强应用的多样性。

    技术参数


    | 参数名称 | 值 |

    | 额定电压(III/2) | 320V |
    | 额定冲击电压(III/2) | 4kV |
    | 额定电流 | 12A |
    | 极数 | 5 |
    | 插针间距 | 5mm(0.197英寸) |
    | 焊接针尺寸 | 0.6x1mm |
    | 引脚长度 | 5mm |
    | 接触材料 | 铜合金 |
    | 绝缘材料 | 尼龙66(PA 66) |
    | 重量 | 4.682g |
    | 工作温度范围 | -60°C至85°C |

    产品特点和优势


    1. 多极设计:五极设计提高了连接的可靠性和稳定性,适用于复杂的电路系统。
    2. 锁定机制:两个锁定闩的设计保证了连接器在使用过程中的稳定性和安全性。
    3. 易识别性:便于识别的PCB输入和输出端口,使得布线和维护更加方便。
    4. 安全防护:触电保护功能,确保了操作人员的安全。
    5. 兼容性强:支持多种认证标准,使其可以在不同的应用环境中使用。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制柜中用于信号传输。
    - 在智能家居系统中作为连接模块使用。
    使用建议:
    - 在安装过程中,务必按照技术手册的要求正确安装焊接针,以确保连接器的稳定性和可靠性。
    - 使用前检查焊接针的直径和孔径是否匹配,以避免因安装不当导致的故障。
    - 为了提高系统的整体性能,可以考虑结合其他WAGO产品一起使用,形成完整的解决方案。

    兼容性和支持


    该连接器支持多种认证标准,如UL和CSA,因此在不同国家和地区都能得到广泛的应用。WAGO公司还提供了详尽的技术支持和售后服务,确保客户能够顺利使用该产品并解决问题。

    常见问题与解决方案


    1. 问题:如何确定焊接针是否正确安装?
    - 解决方法:检查焊接针是否牢固且垂直插入孔中,必要时可使用放大镜进行检查。

    2. 问题:如何避免在焊接过程中造成损坏?
    - 解决方法:确保焊接工具温度适中,不要过高,以免烧坏焊接针或其他组件。

    3. 问题:连接器无法正常工作怎么办?
    - 解决方法:检查是否有短路或松动的情况,必要时重新焊接连接器。

    总结和推荐


    综上所述,WAGO 232-235连接器凭借其高可靠性和广泛的应用场景,成为电子元器件领域的优质选择。它不仅具备优良的技术参数,还拥有独特的锁定和编码功能,使得安装和维护更加便捷。对于需要高度可靠连接的应用场景,强烈推荐使用这款连接器。

232-235参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

232-235厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-235数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 232-235 232-235数据手册
