2092-1427

厂牌: WAGO
产品描述:
供应商型号: Q-2092-1427
供应商: WAGO
标准整包数: 100
WAGO 接线座- 接头/插头和插口 2092-1427

2092-1427概述

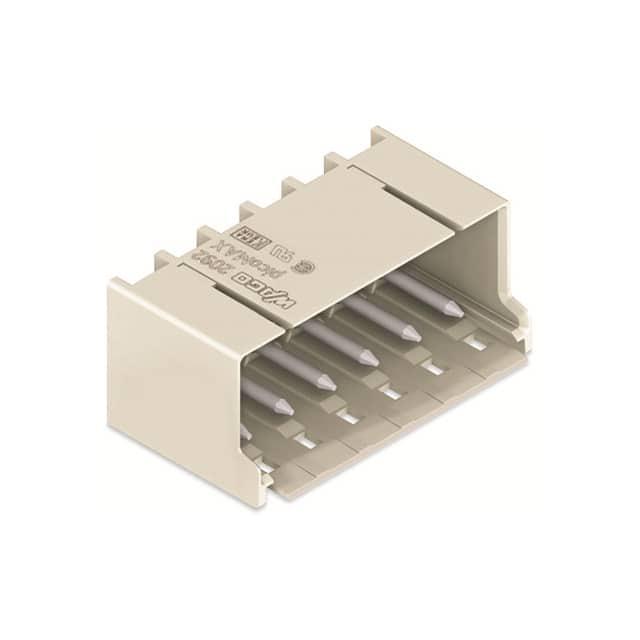

    picoMAX THT-Stiftleiste (Artikelnummer: 2092-1427)

    1. 产品简介


    picoMAX THT-Stiftleiste是一款专为连接需求设计的电子元器件。该产品属于通孔(Through-Hole Technology, THT)类型的插针式接线端子,具有高度可靠性与稳定性。主要功能包括:无粉末损失的可堆叠设计,可用于多个插针排布;独特的内部编码结构,防止错误插接,并允许后续编码调整;高抗振能力,可在高达20g的振动环境中保持稳定。应用领域广泛,适用于工业自动化、仪器仪表、通信设备等领域。

    2. 技术参数


    - 电气数据
    - 额定电压:250V (III/3), 320V (III/2), 630V (II/2)
    - 耐冲击电压:4 kV
    - 额定电流:16A
    - 尺寸和几何参数
    - 排距:5 mm (0.197 in)
    - 宽度:37.2 mm (1.465 in)
    - 高度:18 mm (0.709 in),高度(自表面起):14.4 mm (0.567 in)
    - 深度:19.5 mm (0.768 in)
    - 焊针长度:3.6 mm
    - 焊针直径:1.4 mm
    - 钻孔直径(带公差):1.6 mm (+0.1)
    - 工作环境
    - 温度范围:-60°C 至 +100°C

    3. 产品特点和优势


    - 高抗振能力:采用不锈钢弹簧提供双倍接触力,保证连接稳定可靠,适用于高振动环境。
    - 无粉末损失的可堆叠设计:方便多层安装,确保电气连接的质量和一致性。
    - 内部编码结构:防止误插,允许灵活调整,增强系统的灵活性。
    - 高性能材料:采用聚苯二甲酰胺(PPA GF)作为绝缘材料,确保高温下的耐燃性和机械强度。

    4. 应用案例和使用建议


    - 应用案例:该产品常用于工业自动化控制系统中,例如PLC接口板、传感器连接、电机控制单元等。
    - 使用建议:安装时需确保焊点牢固,避免焊接过程中产生气泡。对于高振动应用场合,建议使用螺丝固定以增加稳定性。

    5. 兼容性和支持


    - 软件库支持:设计软件如DesignSpark、TARGET PCB Design和EAGLE均有兼容的库文件。
    - 制造商支持:WAGO公司提供全面的技术支持,包括电话咨询和在线资源。

    6. 常见问题与解决方案


    - 问题:安装后接触不良
    - 解决方案:检查焊点是否饱满,重新焊接。确认内部编码是否匹配。

    - 问题:插拔次数减少
    - 解决方案:定期清洁连接部位,避免灰尘积累。

    7. 总结和推荐


    picoMAX THT-Stiftleiste凭借其优异的电气性能和坚固耐用的设计,在工业自动化和电子设备中展现出色的表现。无论是高温、高振动还是复杂的工作环境,都能满足需求。推荐用于需要可靠电气连接的应用场合,特别是对稳定性要求较高的系统。

2092-1427参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2092-1427厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2092-1427数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2092-1427 2092-1427数据手册

2092-1427封装设计

查看详情并下载
Symbol
Footprint
3D Model
