890-863

厂牌: WAGO
产品描述:
供应商型号: Q-890-863
供应商: WAGO
标准整包数: 100

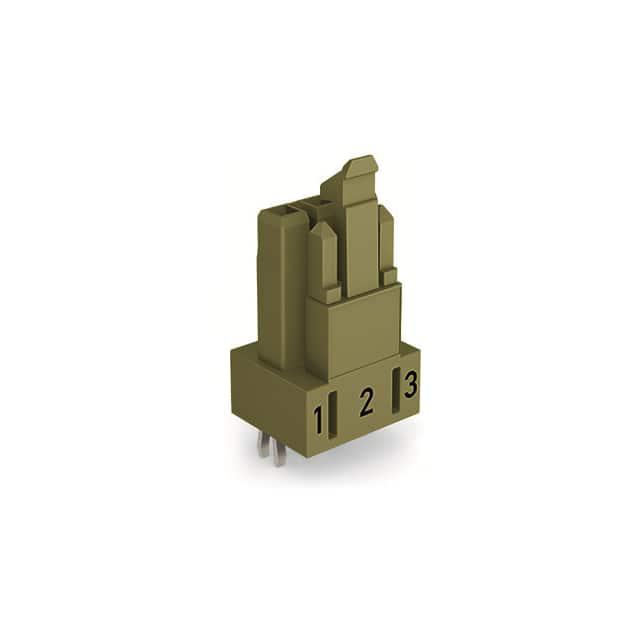

WAGO 接线座- 接头/插头和插口 890-863

890-863概述

    电子元器件产品技术手册解析
    本文将详细介绍一款来自WAGO公司的电子元器件产品——890-863型直插式印刷电路板插座。该产品广泛应用于工业自动化、电力控制等领域,凭借其卓越的技术参数和稳定的工作性能,成为众多项目中的理想选择。

    产品简介


    890-863型是一款3极直插式印刷电路板插座,设计用于满足多种电气需求。其主要功能是在印刷电路板上提供稳固的电气连接,适用于需要高可靠性的工业环境。此外,该产品具有锁紧扣设计,确保连接稳固,避免意外松脱,同时还能实现不同模块间的互连。

    技术参数


    - 电气参数:
    - 额定电压:250V(符合IEC/EN 60664-1标准)
    - 额定电流:16A
    - 额定冲击电压:4 kV
    - 安装类型:THT(通孔焊接)
    - 物理尺寸:
    - 宽度:14.8毫米 / 0.583英寸
    - 高度:31.9毫米 / 1.256英寸
    - 深度:12.2毫米 / 0.48英寸
    - 引脚长度:3.5毫米
    - 引脚直径:1毫米
    - 机械特性:
    - 插拔力:20至70牛顿(视极数而定)
    - 锁紧扣保持力:> 80牛顿
    - 工作温度范围:-35°C 至 85°C
    - 材质及认证:
    - 外壳材料:聚酰胺66(PA66),符合UL 94 V0标准
    - 接触材料:铜及其合金,表面镀层
    - 焊锡端子:2个引脚/极
    - 质量等级:V0级别,具有防火特性

    产品特点和优势


    - 锁紧扣设计:显著提升了连接可靠性,防止接触不良。
    - 高效散热:采用高质量材料和精密结构设计,提高了产品的散热效率,延长了使用寿命。
    - 适应性强:具备宽泛的工作温度范围,可应对各种恶劣环境。
    - 便捷安装:简单易用的安装方式,节省安装时间并降低错误率。

    应用案例和使用建议


    - 工业控制面板:广泛应用于机器控制面板、自动化生产线上的电气接线,确保系统稳定运行。
    - 电力分配箱:作为电力系统的接线端子,确保电能分配的安全性和可靠性。
    - 通信设备:在通信设备中,用于连接各种接口模块,如网关和路由器,提高信号传输质量。

    兼容性和支持


    - 本产品具有广泛的适用性,可用于大多数标准印刷电路板。
    - WAGO公司提供全方位技术支持,包括安装指导、故障排查和定制服务。

    常见问题与解决方案


    - 问题1:插座插入力过小导致接触不良。
    - 解决方案:检查锁紧扣是否正确安装,确保连接稳固。
    - 问题2:长时间使用后出现接触电阻增大。
    - 解决方案:清洁插座和引脚,去除氧化层或灰尘。
    - 问题3:插座无法正常插入。
    - 解决方案:确认插座与印刷电路板的引脚位置对齐无误。

    总结和推荐


    890-863型直插式印刷电路板插座以其出色的电气性能、可靠的机械强度和广泛的适用范围,在多个行业得到了广泛应用。无论是工业控制、电力分配还是通信设备领域,这款产品都能为用户提供安全、高效的连接解决方案。如果您正在寻找高性能、可靠且易于安装的连接解决方案,我们强烈推荐选择890-863型产品。

890-863参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

890-863厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-863数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 890-863 890-863数据手册

890-863封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 18.2906
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1829.06
直接购买
加入购物车
