256-505

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-256-505
供应商: WAGO
标准整包数: 1

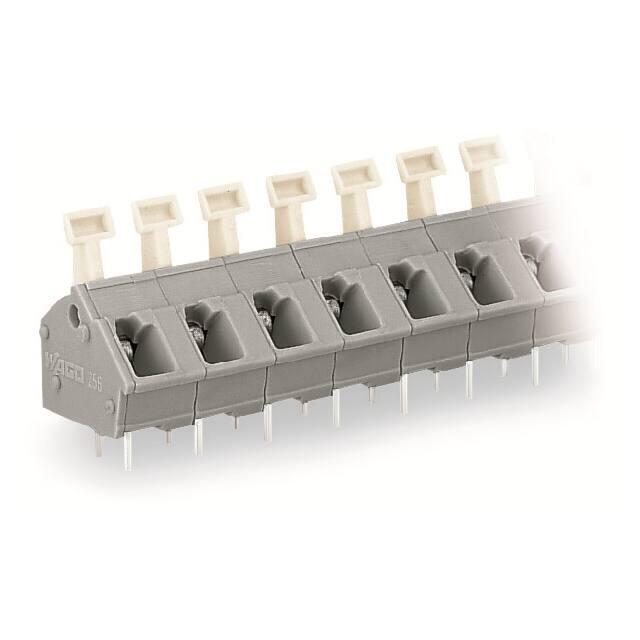

WAGO 接线板-线至板 256-505

256-505概述

    电子元器件产品技术手册:Leiterplattenklemmen(PCB接线端子)

    产品简介


    本手册描述的是WAGO公司生产的Leiterplattenklemmen(PCB接线端子),其型号为256-505。这类产品主要用于电路板上的导线连接,提供了一种高效、便捷的接线解决方案。此类接线端子具有5个极位,使用CAGE CLAMP®压接技术,特别适用于现场布线及需要高可靠性的场合。此外,部分型号还具备防爆认证,可以用于爆炸危险环境中。

    技术参数


    - 电气数据
    - 额定电压(Ⅲ/3):320V
    - 冲击电压(Ⅲ/3):4 kV
    - 额定电压(Ⅱ/2):630V
    - 冲击电压(Ⅱ/2):4 kV
    - 额定电流:24A
    - 按照UL 1059标准,额定电压(B组):300V,额定电流:15A;额定电压(D组):300V,额定电流:10A
    - 按照CSA标准,额定电压(B组):300V,额定电流:15A;额定电压(D组):300V,额定电流:10A
    - 连接数据
    - 接线技术:CAGE CLAMP®压接
    - 操作方式:操作手柄
    - 导线范围:0.08 mm² 至 2.5 mm² 或 28 AWG 至 12 AWG
    - 裸导线压接范围:0.25 mm² 至 1.5 mm²
    - 导线绝缘剥离长度:5 mm 至 6 mm
    - 导线与电路板的安装角度:45°
    - 极数:5
    - 层数:1
    - 导电接触点数量:5
    - 电源数:5
    - 安装类型数量:1
    - 几何尺寸
    - 孔距:7.5/7.62 mm 或 0.295/0.3 英寸
    - 宽度:40.4 mm 或 1.591 英寸
    - 高度:22.2 mm 或 0.874 英寸
    - 从表面到顶部的高度:18.2 mm 或 0.717 英寸
    - 深度:17.6 mm 或 0.693 英寸
    - 焊针长度:4 mm
    - 焊针尺寸:0.7 x 0.7 mm
    - 孔直径:1.1 mm (+ 0.1)
    - 工作环境
    - 温度范围:-60°C 至 +105°C
    - 工作环境材料:聚酰胺 66(PA 66)制成的绝缘材料,具有 V0 级阻燃等级

    产品特点和优势


    - 快速连接: 利用CAGE CLAMP®压接技术,通过简单的操作手柄即可完成导线连接,无需专用工具。
    - 多功能适用性: 支持不同规格导线的连接,满足多种应用场景需求。
    - 可靠性: 适用于多种电气标准(IEC/EN 60664-1、UL 1059、CSA),确保长期可靠的电气性能。
    - 适应性强: 可在极端温度环境下稳定工作,且具有一定的抗冲击能力。

    应用案例和使用建议


    - 应用场景: 常见于工业控制、自动化设备等领域,尤其是在需要频繁插拔和高可靠性的场合。
    - 使用建议:
    - 在安装时确保导线绝缘层完全去除,并正确放置在指定位置以避免短路。
    - 使用适当的工具进行操作,以确保良好的压接效果。
    - 定期检查接线端子的状态,特别是在高湿度或腐蚀性环境中。

    兼容性和支持


    - 兼容性: 此产品可与其他WAGO系列的产品无缝对接,适用于各种类型的电路板。
    - 支持服务: WAGO提供详细的安装指南和技术支持服务,可以通过电话或邮件获取帮助。

    常见问题与解决方案


    - 问题: 连接不牢固。
    - 解决方案: 确保导线完全插入并压实,检查是否有金属暴露部分未被覆盖。

    - 问题: 压接不良导致的电气故障。
    - 解决方案: 使用正确的工具进行操作,检查导线规格是否符合要求。

    总结和推荐


    总体而言,这款由WAGO公司生产的Leiterplattenklemmen(PCB接线端子)是适用于工业自动化领域的高品质选择。凭借其高效可靠的CAGE CLAMP®压接技术和广泛的电气标准认证,该产品在众多应用场景中表现出色。对于需要高可靠性和易操作性的应用场景,我们强烈推荐使用此款产品。
