231-634/017-000

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-231-634/017-000
供应商: WAGO
标准整包数: 50
WAGO 接线板-线至板 231-634/017-000

231-634/017-000概述

    电子元器件产品技术手册

    1. 产品简介

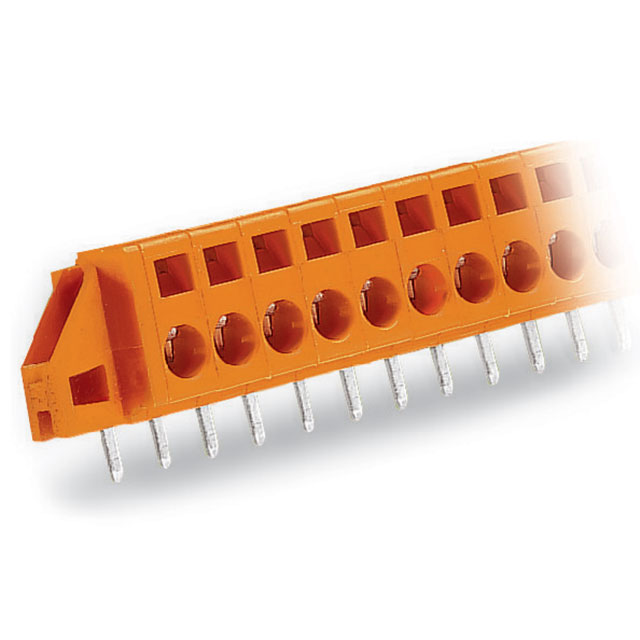

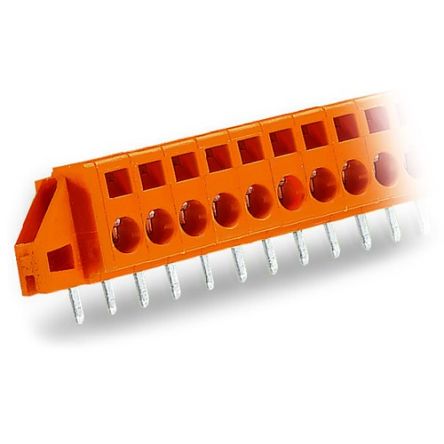

    这款通过面板安装的印刷电路板端子条(231-634/017-000)是一种用于电路连接的高性能电子元件。它采用CAGE CLAMP®螺钉驱动连接技术,适用于4极电路配置。端子条设计具有固定翼片,支持直接在印刷电路板上或前端面板上进行安装,安装方式可选择嵌入式或突出式。该产品广泛应用于工业自动化、机械设备和控制系统等领域。

    2. 技术参数


    以下是该电子元器件的技术规格和性能参数:
    - 电气参数:
    - 额定电压(III / 3):320V
    - 额定脉冲电压(III / 3):4 kV
    - 额定电流:16A
    - 额定电压(II / 2):630V
    - 额定脉冲电压(II / 2):4 kV
    - 其他认证(如UL和CSA)的相关参数见下文。
    - 连接数据:
    - 连接技术:CAGE CLAMP®螺钉驱动
    - 固体导线连接范围:0.08至2.5 mm² (28至14 AWG)
    - 细绞线连接范围:0.08至2.5 mm² (28至14 AWG)
    - 毛刺管连接范围:0.25至2.5 mm²
    - 几何尺寸:
    - 引脚间距:5.08 mm (0.2 in)
    - 宽度:35.52 mm (1.398 in)
    - 高度:19 mm (0.748 in)
    - 从表面高度:14.3 mm (0.563 in)
    - 深度:19.1 mm (0.752 in)
    - 机械参数:
    - 引脚长度:4.7 mm
    - 引脚尺寸:0.8 x 1.3 mm
    - 钻孔直径(公差):1.8 mm (+0.1)
    - 材料数据:
    - 色彩:橙色
    - 材料组:I
    - 绝缘材料:聚酰胺66 (PA 66)
    - 电缆负载:0.108 MJ
    - 重量:6.368 g

    3. 产品特点和优势


    - 多功能性:4个引脚可用于多点连接。
    - 高可靠性:采用CAGE CLAMP®连接技术,确保安全可靠的电气连接。
    - 广泛的适用性:支持多种导线连接,适应不同需求。
    - 环境耐受性强:可在-60°C至+105°C温度范围内正常工作。
    - 合规认证:符合IEC/EN 60664-1、UL 1059和CSA等多项国际标准。

    4. 应用案例和使用建议


    该端子条通常用于控制面板和电气控制箱内部的电路连接。例如,在工业自动化系统中,它可以作为电机控制系统的信号连接点,确保数据传输的稳定可靠。建议在实际使用时,根据具体应用环境考虑合适的温度范围和机械强度要求。

    5. 兼容性和支持


    - 兼容产品:搭配WAGO品牌的跳线和其他配件可以更好地集成使用。
    - 厂商支持:提供电话和技术咨询支持,解决使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q1: 该端子条能承受的最大电流是多少?
    A1: 额定电流为16A,建议不超过此值以保证安全。
    - Q2: 如何正确安装该端子条?
    A2: 请参考手册中的安装指南,使用自攻螺丝将端子条固定在电路板上或面板上。

    7. 总结和推荐


    总体而言,这款通过面板安装的印刷电路板端子条以其优异的电气性能和稳定的机械结构,在工业自动化和控制系统领域表现卓越。我们强烈推荐使用这款产品,因为它能够满足各种苛刻的应用需求。

231-634/017-000参数

参数
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

231-634/017-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-634/017-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 231-634/017-000 231-634/017-000数据手册

231-634/017-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
