2091-1103

产品分类: 接线条和转动板
厂牌: WAGO
产品描述: 1-Conductor Female Plug, Gripping plate, 1.5 mm2, Pin spacing 3.5 mm, 3- pole
供应商型号: 2946-2091-1103-ND
供应商: Digi-Key
标准整包数: 1

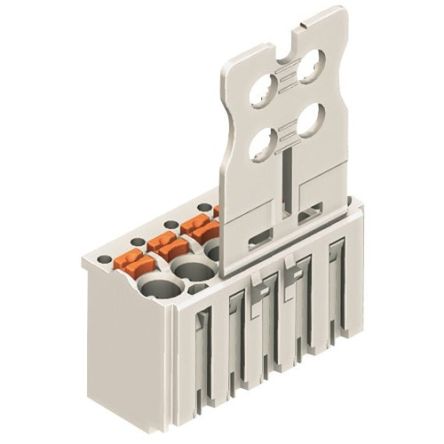

WAGO 接线条和转动板 2091-1103

2091-1103概述

    WAGO 2091-1103 技术手册解析

    1. 产品简介


    产品类型:
    WAGO 2091-1103 是一款用于电气连接的单导线母插头,适用于各类导体的通用连接。其设计简单易用,无需特殊工具即可完成连接操作。
    主要功能:
    - 简单、快速的推入式连接方式,可处理实心和套管导线。
    - 可带电操作,既可在插接状态下也可以在未插接状态下进行布线。
    - 集成锁定装置防止意外断开,确保连接的稳定性和安全性。
    应用领域:
    广泛应用于工业自动化、建筑自动化、机械工程等领域,适合需要可靠、高效连接的应用场合。

    2. 技术参数


    - 电气参数:
    - 额定电压(III/3):160V
    - 冲击电压(III/3):2.5 kV
    - 额定电流:10A
    - 接触方式:推入式CAGE CLAMP®
    - 连接数据:
    - 实心导线:0.2至1.5 mm² / 24至14 AWG
    - 细绞导线:0.2至1.5 mm² / 24至14 AWG
    - 带塑料护套细绞导线:0.25至0.75 mm²
    - 带非塑料护套细绞导线:0.25至1.5 mm²
    - 剥线长度:8至9 mm / 0.31至0.35英寸
    - 几何数据:
    - 插针间距:3.5 mm(0.138英寸)
    - 宽度:10.5 mm / 0.413英寸
    - 高度:30 mm / 1.181英寸
    - 深度:11.4 mm / 0.449英寸

    3. 产品特点和优势


    - 简易安装: 无需特殊工具即可实现快速、可靠的连接。
    - 多功能性: 支持多种类型的导线,适用于不同应用场景。
    - 安全可靠: 集成的锁定装置确保连接的安全性,避免意外断开。
    - 适用温度范围广: 可在极端环境下工作,适用温度范围为-60°C到+100°C。

    4. 应用案例和使用建议


    应用案例:
    - 在建筑自动化系统中,用于传感器和执行器之间的连接。
    - 在工业控制领域,用于PLC控制系统与外围设备的连接。
    使用建议:
    - 在进行连接前,请确认导线尺寸符合产品规格要求,以确保最佳效果。
    - 使用合适的剥线工具,确保剥线长度准确,避免损伤导线。
    - 连接时,务必检查插头与插座是否完全对接,以确保良好的电气接触。

    5. 兼容性和支持


    兼容产品:
    - 编码钥匙载体,适合3.5 mm插针间距。
    制造商支持:
    - 请联系WAGO官方获取详细的产品技术支持和服务。

    6. 常见问题与解决方案


    - Q:如何判断插头是否已正确连接?
    - A:通过目视检查锁定装置是否到位,听觉确认是否有明显的咔嗒声。

    - Q:如何更换损坏的插头?
    - A:请参考用户手册或联系WAGO客服,按照专业指导进行更换。

    7. 总结和推荐


    综合评估:
    WAGO 2091-1103 是一款高度可靠且易于操作的电子元器件,具有广泛的适用性和强大的性能。其独特的锁定机制和多重保护措施使其成为众多应用领域的理想选择。
    推荐意见:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐使用WAGO 2091-1103 作为各类电气连接的首选产品。

2091-1103参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2091-1103厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2091-1103数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 2091-1103 2091-1103数据手册

2091-1103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8816 ¥ 41.2495
10+ $ 3.4679 ¥ 29.3036
25+ $ 2.9241 ¥ 24.4708
50+ $ 2.6655 ¥ 22.3071
100+ $ 2.4518 ¥ 20.5185
250+ $ 2.2302 ¥ 18.6638
500+ $ 2.1014 ¥ 17.5861
1000+ $ 1.9999 ¥ 16.7369
5000+ $ 1.8425 ¥ 15.4194
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.24
