737-708

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-737-708
供应商: 期货订购
标准整包数: 1
WAGO 接线板-线至板 737-708

737-708概述


    产品简介

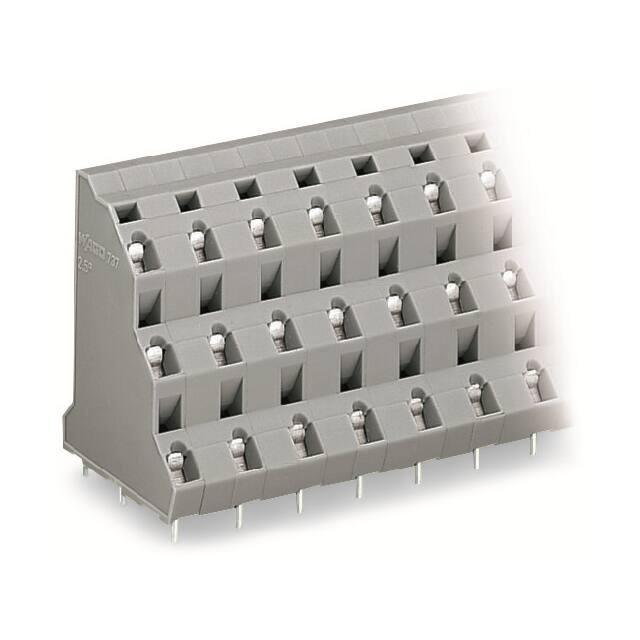

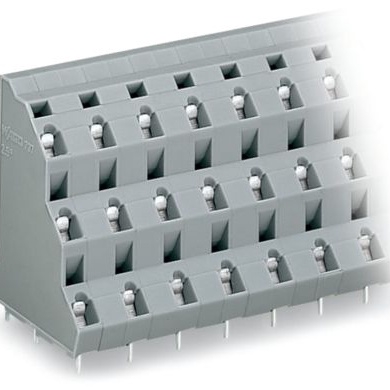

    产品名称:WAGO 737-708
    类型:三极插接式印刷电路板端子台
    主要功能:
    - 用于连接导线(单股或多股导线)到印刷电路板上
    - 可通过专用工具进行操作,确保安全且可靠的电气连接
    - 具有高密度包装设计,能够在最小的空间内连接多条导线
    应用领域:
    - 工业自动化控制系统
    - 分布式I/O系统
    - 测量和控制装置

    技术参数


    | 参数分类 | 规格说明 |

    | 额定电压 | IEC/EN 60664-1:630V,2320V;UL 1059:300V;CSA:300V |
    | 额定电流 | IEC/EN 60664-1:21A;UL 1059:10A;CSA:10A |
    | 绝缘等级 | I 类绝缘材料 |
    | 最高温度 | 工作范围:-60°C 至 +105°C |
    | 材质 | 塑料:聚酰胺 66 (PA 66),UL 94 V0 级别 |
    | 钳压弹簧材料 | 不锈钢 (CrNi) |
    | 接触材料 | 电解铜 (Ecu),表面镀锡 |
    | 导线适用规格 | 单股或多股导线,0.08 至 2.5 mm² / 28 至 12 AWG |

    产品特点和优势


    产品特点:
    - 高密度安装:适用于空间有限的设计
    - 灵活的导线尺寸支持:可连接多种规格的导线
    - 易于标识:可通过单独标记各个导电层进行区分
    市场竞争力:
    - 安全性:符合多项国际标准,确保安全可靠的电气连接
    - 高效性:紧凑设计允许在同一空间内连接更多导线,提高整体系统的效率
    - 易维护性:易于操作的CAGE CLAMP技术便于维护和故障排查

    应用案例和使用建议


    应用案例:
    - 在分布式控制系统中连接传感器和执行器
    - 在工业自动化环境中实现复杂的信号传输
    使用建议:
    - 在安装过程中确保正确选择导线截面以满足所需载流能力
    - 定期检查连接状态,特别是在极端环境条件下使用时

    兼容性和支持


    兼容性:
    - 本产品可以与多种WAGO品牌的端子台和其他连接设备配套使用,提供统一的解决方案
    - 兼容TARGET、EAGLE 和DesignSpark PCB设计软件的库文件,方便集成设计
    支持:
    - WAGO提供了详尽的技术文档和客户支持,确保用户能够顺利使用产品
    - 用户可以访问WAGO官方网站获取技术支持、下载最新的设计库文件以及产品资料

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 导线插入困难 | 确保导线直径在规格范围内,并使用正确的工具操作 |
    | 连接点松动 | 检查并紧固连接部位,确认导线是否完全插入 |
    | 设备过热 | 确认安装环境良好,避免过度负载 |
    | 无法找到相关设计库文件 | 访问WAGO官网下载对应的设计库文件 |

    总结和推荐


    综述:
    WAGO 737-708是一款高效、可靠的三极插接式印刷电路板端子台,适用于各种工业应用。凭借其紧凑设计和广泛的适用范围,它能够在有限的空间内提供强大而稳定的电气连接。
    推荐:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用WAGO 737-708。无论是在工业自动化还是其他复杂控制系统中,这款端子台都能为用户提供可靠和高效的解决方案。

737-708参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

737-708厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

737-708数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 737-708 737-708数据手册

737-708封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.0608 ¥ 162.5886
库存: 100
起订量: 53 增量: 0
交货地:
最小起订量为:1
合计: ¥ 162.58
