232-281

厂牌: WAGO
产品描述:
供应商型号: 2781425
供应商: 海外现货
标准整包数: 10
WAGO 接线座- 接头/插头和插口 232-281

232-281概述

    WAGO 232-281 THT-Federleiste 技术手册解析

    1. 产品简介

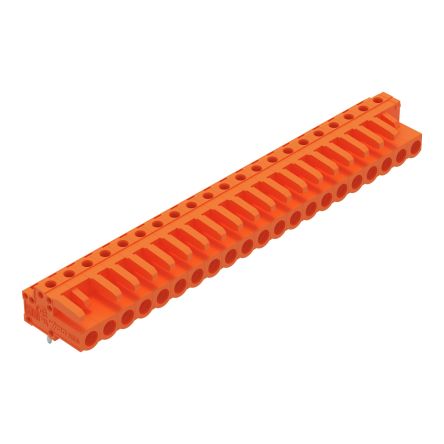

    WAGO 232-281 THT-Feder插头是一种适用于板对板(Board-to-Board)和板对线(Board-to-Wire)连接的直角插头。这种插头的特点在于它具有21个接触点,间距为5.08毫米,可兼容多种电气设备。该插头广泛应用于工业自动化、测量仪器、通信设备等领域。

    2. 技术参数


    - 尺寸:宽度108.18毫米(4.259英寸),高度16.6毫米(0.654英寸),插入深度18.25毫米(0.719英寸)。
    - 引脚配置:21个引脚,引脚长度为5毫米,间距为5.08毫米。
    - 接触材料:铜合金,表面镀锡。
    - 温度范围:工作温度范围为-60℃至+85℃。
    - 电气参数:
    - 额定电压(IEC/EN 60664-1):320V(等级II/2)
    - 最大冲击电压(IEC/EN 60664-1):4kV(等级II/2)
    - 额定电流:12A
    - UL认证下的最大电压(Use Group B):300V
    - UL认证下的最大电流(Use Group B):15A
    - CSA认证下的最大电压(Use Group B):300V
    - CSA认证下的最大电流(Use Group B):15A

    3. 产品特点和优势


    - 高可靠性:WAGO 232-281采用铜合金材料,并经过镀锡处理,确保长期稳定的电气连接。
    - 兼容性强:该插头兼容多种板对板连接方式,并可通过特定软件进行配置以满足不同需求。
    - 防护设计:接触点被封装,避免因外部接触导致的短路等问题。
    - 标准化接口:符合多个国际标准如IEC/EN 60664-1、UL和CSA,保证产品在全球范围内广泛应用。

    4. 应用案例和使用建议


    - 典型应用:适用于各类自动化控制设备、工业控制系统以及电信设备。
    - 使用建议:为了提高产品的使用寿命,在高温环境下使用时,需注意散热;在接线过程中应确保接触点干净无氧化物,以保证良好电接触。

    5. 兼容性和支持


    - 软件支持:通过WAGO的smartDATA平台,用户可以下载各种PCB库,便于设计和制造。
    - 技术支持:制造商提供电话及邮件支持服务,帮助用户解决使用过程中遇到的技术问题。

    6. 常见问题与解决方案


    - 问题一:插头接触不良。
    - 解决方案:检查插头和插座之间的清洁度,确保没有灰尘或氧化物影响电接触。
    - 问题二:插头无法完全插入。
    - 解决方案:确认安装位置正确,插头引脚与插座孔位对齐,必要时可以使用辅助工具轻轻调整。

    7. 总结和推荐


    WAGO 232-281是一款高品质的板对板连接器,适用于各种严苛的应用环境。凭借其出色的电气性能、广泛的兼容性和完善的技术支持,这款产品值得推荐给需要高性能连接解决方案的用户。

232-281参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

232-281厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-281数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 232-281 232-281数据手册

232-281封装设计

查看详情并下载
Symbol
Footprint
3D Model
