218-504

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: DV-14833522
供应商: 海外现货
标准整包数: 1

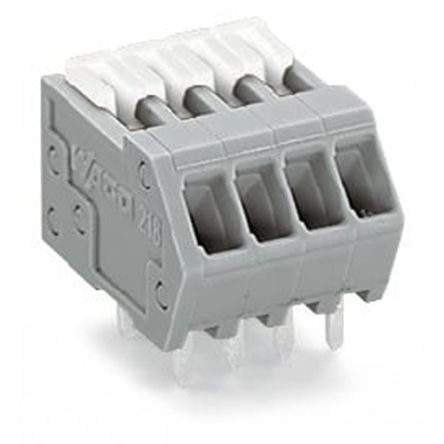

WAGO 接线板-线至板 218-504

218-504概述


    产品简介


    本文将详细介绍一款多极PCB接线端子(1-CONDUCTOR PCB TERMINAL STRIP)。这种接线端子主要用于印刷电路板上,能够实现可靠的电气连接。该产品具备4个连接点,可以处理多达4种不同的电位,非常适合于工业控制、自动化设备以及其他需要稳定电气连接的应用场合。

    技术参数


    以下是该款接线端子的技术规格和性能参数:
    - 连接点数:4
    - 额定电压:160 V (EN),最大冲击电压为2.5 kV
    - 电流强度:6 A (EN)
    - 污染等级:2
    - 针间距:2.54 mm(0.1英寸)
    - 高度:8.1 mm(0.319英寸)
    - 宽度:11.66 mm(0.459英寸)
    - 深度:13 mm(0.512英寸)
    - 适用导体截面积:0.08 - 0.5 mm²(28 - 20 AWG)
    - 焊接方式:带锁紧侧针,间距2.54 mm(0.1英寸)
    - 连接方法:CAGE CLAMP® 连接
    - 剥离长度:5 mm 至 6 mm
    - 材料组:I
    - 颜色:灰色
    - 认证信息:
    - CCA NL5749:250 V,6 A,0.8 - 0.5 mm²
    - CSA:150 V,4 A,28 - 20 AWG
    - KEMA:250 V,6 A,0.8 - 0.5 mm²
    - UR E45172:150 V,4 A,28 - 20 AWG

    产品特点和优势


    这款多极PCB接线端子的主要特点是它采用CAGE CLAMP® 连接技术,提供了稳定的电气连接,不易松动,同时便于维护。其紧凑的设计使得安装简便且节省空间,适用于高密度电路板布局。另外,该产品还具有良好的抗冲击和振动能力,能够在恶劣环境下保持稳定运行。

    应用案例和使用建议


    该接线端子广泛应用于工业控制、自动化设备等领域。例如,在一个工厂自动化系统中,可以将其用于传感器信号的可靠传输。使用时,建议先按照正确的导体截面积和剥线长度进行准备,以确保最佳的连接效果。此外,在高温和潮湿环境中,可能需要采取额外的防护措施来延长使用寿命。

    兼容性和支持


    该产品与其他标准PCB端子和连接器具有良好的兼容性,可轻松集成到现有系统中。制造商提供了详尽的技术支持文档,并提供长期的产品维护服务,帮助用户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题1:接线端子连接不稳定。
    - 解决办法:检查连接点是否有氧化或损坏,必要时重新连接并使用新的端子。
    - 问题2:产品无法通过高压测试。
    - 解决办法:确认使用的导体截面积和电流强度符合规定,检查连接是否正确且牢固。

    总结和推荐


    综上所述,这款多极PCB接线端子在稳定性、可靠性和易用性方面表现出色,非常适合于高要求的应用环境。它的多功能性和广泛的应用范围使其在市场上具有较强的竞争力。对于需要高性能电气连接解决方案的用户,我们强烈推荐使用此产品。

218-504参数

参数
长*宽*高 10.9mm(长度)*13mm(宽度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

218-504厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

218-504数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 218-504 218-504数据手册

218-504封装设计

查看详情并下载
Symbol
Footprint
3D Model
