2092-1375

厂牌: WAGO
产品描述:
供应商型号: 2352416
供应商: 海外现货
标准整包数: 1

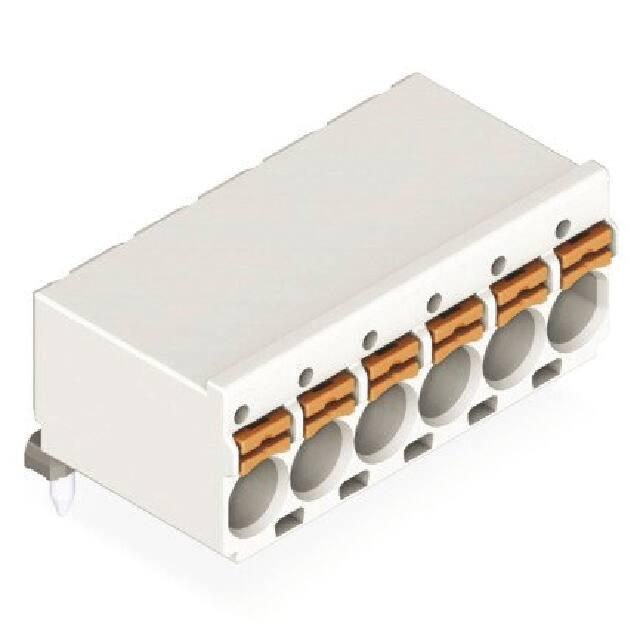

WAGO 接线座- 接头/插头和插口 2092-1375

2092-1375概述

    WAGO 2092-1375 1-Leiter-THT-Federleiste 技术手册

    1. 产品简介


    WAGO 2092-1375 是一种单排插针式通孔(Through-Hole Technology, THT)连接器,专为多种导线类型的直接连接设计。该连接器适用于直接插入细线和带有端子绝缘套的导线。其独特的推入式夹紧技术使得操作简单且无需专用工具即可完成接线。该产品特别适合在插拔状态下进行接线操作,具有广泛的适用性和高可靠性。

    2. 技术参数


    - 电气参数:
    - 额定电压:250V(III/3),320V(III/2),630V(II/2)
    - 冲击电压:4 kV(III/3 和 III/2),4 kV(II/2)
    - 额定电流:16 A
    - 额定冲击电流:0.11 MJ
    - 安装参数:
    - 插针数量:5个
    - 接线技术:Push-in CAGE CLAMP®
    - 线径范围:0.2 – 2.5 mm² (24 – 12 AWG)
    - 裸线长度:9 – 10 mm (0.35 – 0.39 英寸)
    - 导线方向:0°
    - 几何参数:
    - 孔距:5 mm (0.197 英寸)
    - 宽度:25 mm (0.984 英寸)
    - 高度:13.4 mm (0.528 英寸)
    - 深度:15.4 mm (0.606 英寸)
    - 焊接针长:3.6 mm
    - 焊接针直径:1.4 mm
    - 安装类型:通孔焊接
    - 材料参数:
    - 颜色:浅灰色
    - 绝缘材料:聚苯二酰胺(Polyphthalamide, PPA GF)
    - 阻燃等级:UL 94 V0
    - 触点材料:电解铜
    - 表面处理:镀锡
    - 环境参数:
    - 工作温度范围:-60°C 至 +100°C

    3. 产品特点和优势


    WAGO 2092-1375 连接器具备以下特点和优势:
    - 操作简便:无需特殊工具即可快速接线。
    - 高可靠性:双倍利用弹簧钢的力量确保导线和插针的良好接触。
    - 宽范围适用性:能够连接多种线径的导线,包括裸线和带端子绝缘套的导线。
    - 高防护等级:通过UL认证,满足严格的电气安全标准。

    4. 应用案例和使用建议


    - 应用场景:
    - 电路板到导线连接
    - 电路板到电路板连接
    - 电路板组装
    - 配电箱内部连接
    - 使用建议:
    - 在接线时确保裸线长度符合要求,以避免短路。
    - 使用正确的焊接针长和直径以确保最佳的电气连接。
    - 定期检查连接器的磨损情况,及时更换损坏部件以确保安全性。

    5. 兼容性和支持


    - 兼容性:该连接器适用于各种导线和电路板,特别是那些需要通过标准孔距和导线直径进行连接的场合。
    - 支持:WAGO公司提供详细的技术支持文档和在线咨询服务,同时提供多种格式的CAD模型和设计库,方便用户集成到其设计流程中。

    6. 常见问题与解决方案


    - Q1:如何正确接线?
    - A1:首先确定裸线长度符合要求(9 – 10 mm)。然后将导线插入连接器孔中,直至到达底座位置。使用适当的工具轻轻按压,确保导线牢固固定。

    - Q2:连接器是否防水?
    - A2:该连接器不具备防水功能。如果需要防水,请选择具有相应防护等级的产品。

    7. 总结和推荐


    综上所述,WAGO 2092-1375 连接器是一款高效可靠的电子元件,适用于多种应用场景。其操作简便、适用性强,能够在恶劣环境下保持稳定性能。我们强烈推荐在电路板设计和生产过程中使用该产品,以提高系统的可靠性和稳定性。
    如果你有任何疑问或需要进一步的支持,请联系WAGO公司的技术支持团队。

2092-1375参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2092-1375厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
