770-815/011-000

厂牌: WAGO
产品描述:
供应商型号: N-770-815/011-000
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 770-815/011-000

770-815/011-000概述


    产品简介

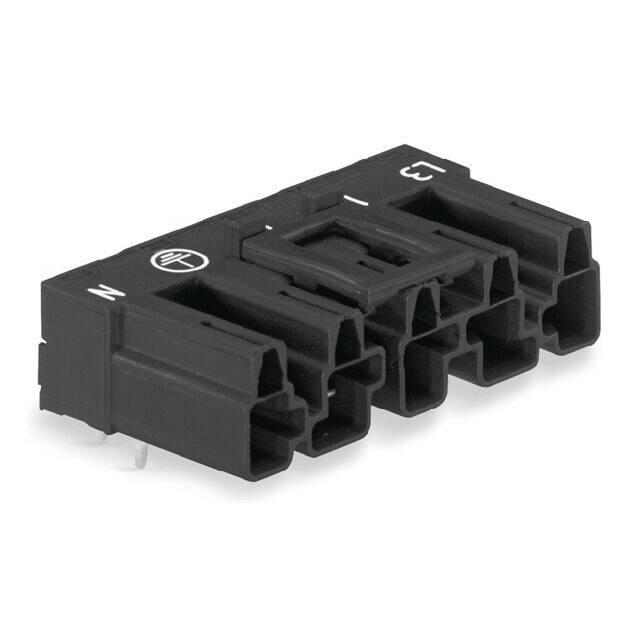

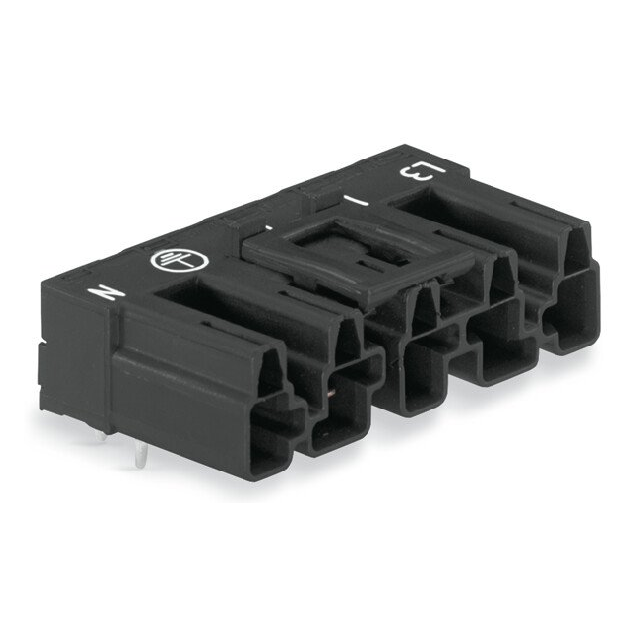

    WAGO公司推出的这款插件式印刷电路板(PCB)连接器(产品编号:770-815/011-000),是一款专为PCB设计的五极连接器。该产品具有10毫米(0.394英寸)的针距,可完全防止误配接,确保连接器在装配过程中的安全性和可靠性。主要应用于照明设备、工业自动化控制系统以及各类电子设备中。

    技术参数


    - 额定电压:400伏(III / 3类别)
    - 冲击电压:6千伏(III / 3类别)
    - 额定电流:25安培
    - 极数:5
    - 引脚间距:10毫米(0.394英寸)
    - 宽度:47毫米(1.85英寸)
    - 高度:18.1毫米(0.713英寸)
    - 从表面高度:14.6毫米(0.575英寸)
    - 深度:26毫米(1.024英寸)
    - 引脚长度:3.5毫米
    - 引脚尺寸:1毫米×0.8毫米
    - 孔径:1.4毫米(公差±0.1毫米)
    - 操作温度范围:-35°C至85°C
    - 防护等级:IP20

    产品特点和优势


    该连接器的主要优势在于其独特的误配保护机制,100%防止不同数量的极数错误插拔、旋转180度错误插拔、错位错插等。此外,采用铜或铜合金镀层作为接触材料,具有优良的导电性和耐腐蚀性。设计上的防松结构确保连接稳定可靠,广泛适用于各种高可靠性要求的工业应用场合。

    应用案例和使用建议


    该连接器已成功应用于多个工业领域,例如工厂自动化系统、机械设备控制面板等。对于需长时间运行且环境恶劣的应用,建议用户在安装过程中加强固定措施以确保长期稳定性。同时,考虑到连接器的操作温度范围较广,设计时还需考虑热管理因素,避免因温度过高导致性能下降。

    兼容性和支持


    该连接器可与WINSTA系列的其他组件无缝集成,保证整体系统的互操作性。WAGO公司提供了全面的技术支持和服务,涵盖产品选型指导、安装调试以及后期维护等多个环节,帮助客户快速解决问题并确保系统正常运行。

    常见问题与解决方案


    1. 问题:无法顺利插入连接器?
    - 解决方案:检查针脚是否对齐,确保没有弯曲或损坏。

    2. 问题:接触不良?
    - 解决方案:确认焊接质量良好,必要时重新焊接或清洁接口。
    3. 问题:连接不稳定?
    - 解决方案:检查锁定机构是否正确就位,适当调整锁定力度。

    总结和推荐


    总体而言,WAGO的这款5极PCB连接器凭借其出色的误配保护功能、可靠的电气性能及广泛的适用性,在同类产品中表现出色。对于追求高性能和高可靠性的应用场合,我们强烈推荐选用这款连接器。

770-815/011-000参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

770-815/011-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-815/011-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 770-815/011-000 770-815/011-000数据手册

770-815/011-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
