734-164/105-604/997-405

厂牌: WAGO
产品描述:
供应商型号: Q-734-164/105-604/997-405
供应商: 云汉优选
标准整包数: 280
WAGO 接线座- 接头/插头和插口 734-164/105-604/997-405

734-164/105-604/997-405概述

    THR-Stiftleiste 734-164/105-604/997-405 技术手册

    1. 产品简介

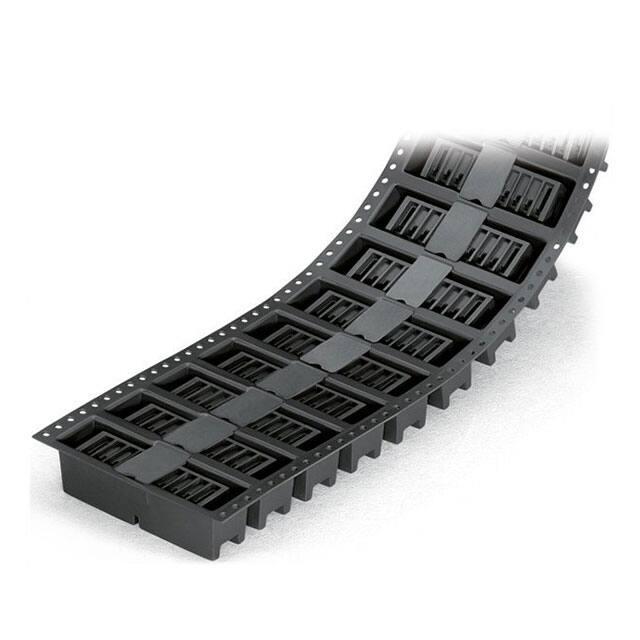

    THR-Stiftleiste 734-164/105-604/997-405 是一种专为表面贴装技术(SMT)制造过程设计的焊锡接线柱。它适用于自动插件机进行组件装配到电路板上,具有可靠的防错插设计,通过“带状-卷盘”包装形式进行处理,适用于回流焊接工艺。产品主要应用于需要高可靠性和自动化组装的电子设备中。

    2. 技术参数


    - 电气数据
    - 额定电压(III/3):160V
    - 冲击电压(III/3):2.5 kV
    - 额定电流:10A
    - 额定电压(II/2):320V
    - 冲击电压(II/2):2.5 kV
    - 额定电压(UL):300V(Use Group B/D)
    - 额定电流(UL):10A(Use Group B/D)
    - 额定电压(CSA):300V(Use Group B/D)
    - 额定电流(CSA):10A(Use Group B/D)
    - 几何尺寸
    - 矩阵间距:3.5 mm(0.138 英寸)
    - 宽度:16.4 mm(0.646 英寸)
    - 高度:10.9 mm(0.429 英寸)
    - 与表面的高度:8.5 mm(0.335 英寸)
    - 深度:10.3 mm(0.406 英寸)
    - 焊针长度:2.4 mm
    - 焊针尺寸:1 x 1 mm
    - 金属化孔径(THR):1.4 mm(+ 0.1)
    - 温度范围
    - 工作温度范围:-60°C 到 +100°C

    3. 产品特点和优势


    - 100% 防错插保护:确保正确插入,避免错误连接导致的问题。
    - 低焊接温度:采用最佳热传导设计,从而减少焊接时所需的温度。
    - 可配置性:多种焊针长度、触点数量和镀金/部分镀金触点表面选项可选。
    - 易于集成:通过“带状-卷盘”包装,方便自动化组装。

    4. 应用案例和使用建议


    THR-Stiftleiste 可用于工业自动化、汽车电子、通信设备等多种场合。例如,在工业自动化设备中,该组件可以作为电路板上的关键连接部件,提高系统的稳定性和可靠性。
    使用建议:
    - 在安装过程中,务必按照制造商的说明确保正确的焊针长度和焊接温度,以达到最佳效果。
    - 由于采用了防错插设计,安装时需注意正确的方向,以防止错误插入。

    5. 兼容性和支持


    - 与多种 CAD 软件兼容,如 EAGLE(版本 6.x 及以上)、DesignSpark PCB(版本 4.x 及以上)等。
    - 提供多语言客户服务和支持,可拨打 +49 (571) 887-44222 或发送邮件至 info.de@wago.com 获取帮助。

    6. 常见问题与解决方案


    - 问题:如何确保正确的焊针长度?
    - 解决方案:使用标准工具测量焊针长度,并根据实际需求选择合适的长度。如有疑问,请联系技术支持。

    - 问题:如何判断是否已正确安装?
    - 解决方案:使用显微镜检查安装情况,确保焊针完全正确地插入并牢固固定。

    7. 总结和推荐


    THR-Stiftleiste 734-164/105-604/997-405 是一款高性能、高可靠性的电子元件,适用于各种需要自动化装配的场合。其出色的防错插设计和低焊接温度特性使其在市场上具有明显的优势。强烈推荐使用这款产品来提升您的电子设备性能和生产效率。

734-164/105-604/997-405参数

参数
零件状态 在售
包装方式 袋装

734-164/105-604/997-405厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-164/105-604/997-405数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-164/105-604/997-405 734-164/105-604/997-405数据手册

734-164/105-604/997-405封装设计

查看详情并下载
Symbol
Footprint
3D Model
