890-755/060-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-890-755/060-000
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 890-755/060-000

890-755/060-000概述

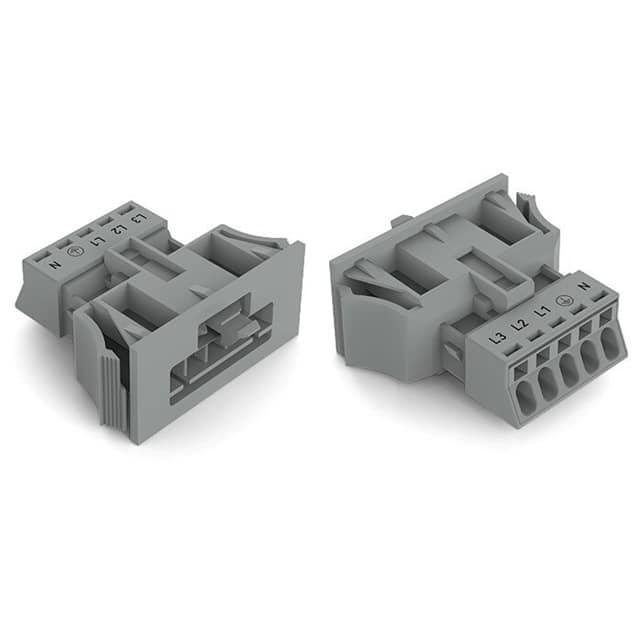

    WINSTA® Through-Panel Plug (Male) - MINI 5-Pole Gray

    产品简介


    WINSTA®通过面板插头(男性)是一款设计用于各种工业环境中的紧凑型高性能连接器。这款5极插头主要应用于照明设备、配电板和各类PCB模块化连接场景。它采用灰色外壳设计,具有高耐热和抗冲击性能,确保在恶劣条件下依然能够稳定工作。

    技术参数


    - 额定电压:400V(III/3级)
    - 额定冲击电压:6kV(III/3级)
    - 额定电流:16A(注:对于3极负载为13A,对于4极和5极负载为10A)
    - 连接技术:推入式CAGE CLAMP®
    - 导线截面:实心导线 0.25至1.5 mm²;绞合导线 0.25至1.0 mm²
    - 适用导线范围:22至16 AWG(实心),22至18 AWG(绞合)
    - 压接长度:9 mm
    - 触点间距:4.4 mm(0.173英寸)
    - 尺寸:宽 35.5 mm(1.398英寸),高 17.5 mm(0.689英寸),深 39.85 mm(1.569英寸)
    - 防护等级:IP20
    - 环境温度:-35°C 至 85°C

    产品特点和优势


    WINSTA®通过面板插头(男性)的主要优势包括:
    1. 可靠的连接性能:采用先进的CAGE CLAMP®连接技术,提供出色的机械稳定性和电气连接性能。
    2. 广泛的应用范围:适用于多种安装场景,包括照明设备、配电系统及各种PCB模块化接口。
    3. 坚固耐用:外壳材料为聚酰胺66(PA 66),具备UL94 V0级别的阻燃性能,确保在火灾情况下的安全性。
    4. 方便操作:推入式设计易于安装,适合快速连接和断开。
    5. 多功能性:支持多种规格的导线,适应不同的工程需求。

    应用案例和使用建议


    - 典型应用:适用于工厂自动化、建筑照明和控制系统中的连接点。
    - 使用建议:在选择合适尺寸的导线时,注意不同极数对载流能力的影响,避免过载风险。

    兼容性和支持


    WINSTA®通过面板插头(男性)与以下工具兼容:
    - 工具型号:210-719
    - 操作工具,带有部分绝缘手柄,刀片尺寸为2.5 x 0.4 mm
    - 厂商支持信息:
    - 美国总部:电话+1 (262) 255-6222,邮箱info.us@wago.com
    - 德国总部:电话+49 571 887-0,网站www.wago.com

    常见问题与解决方案


    - 问题1:如何正确安装插头?
    - 解决方法:请按照插头安装说明书进行操作,确保导线插入到位并锁定。
    - 问题2:插头是否可以承受高温环境?
    - 解决方法:可以,该插头的工作温度范围为-35°C至85°C。
    - 问题3:如何判断插头是否损坏?
    - 解决方法:检查插头是否有物理损伤或接触不良现象,必要时可联系厂商进行检测。

    总结和推荐


    综上所述,WINSTA®通过面板插头(男性)以其卓越的电气性能、紧凑的设计和多样化的应用兼容性,在工业自动化和控制领域中具有显著优势。对于需要高效、可靠连接解决方案的场合,我们强烈推荐使用这款产品。

890-755/060-000参数

参数
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装

890-755/060-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-755/060-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 890-755/060-000 890-755/060-000数据手册

890-755/060-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
