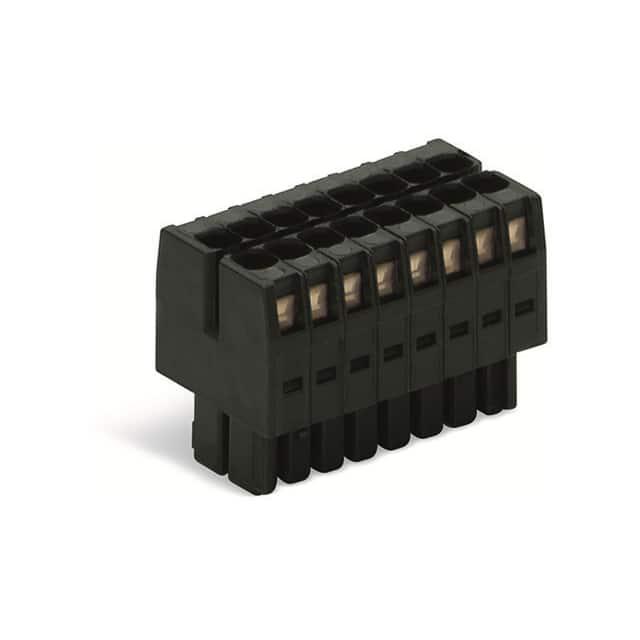

713-1107

厂牌: WAGO
产品描述: 1-conductor female plug Terminal Block
供应商型号: BN-713-1107
供应商: 海外现货
标准整包数: 1

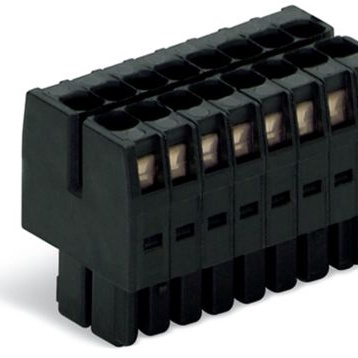

WAGO 接线座- 接头/插头和插口 713-1107

713-1107概述


    产品简介


    MCS MINI HD 系列是高度紧凑且多功能的双排连接器系统,适用于导线横截面高达1.5mm²的应用场景。该系列产品支持各类导体(如实心、细绞线)的连接,具备出色的可靠性和紧凑的设计,适用于空间受限的工业和电子设备中。主要功能包括独特的CAGE CLAMP®接线技术、中心夹持板用于导线固定和方便的插拔操作,以及防误配设计。广泛应用于工业自动化、控制工程、建筑自动化、轨道交通等领域。

    技术参数


    | 参数 | 规格 |

    | 插针间距 | 3.5 mm |
    | 导线尺寸(实心导体) | 0.08 – 1.5 mm² |
    | 导线尺寸(细绞线) | 0.08 – 1.5 mm² |
    | 剥线长度 | 6 – 7 mm / 0.24 – 0.28 in. |
    | 材料 | 玻璃纤维增强聚酰胺(PA 6.6-GF) |
    | 阻燃等级(UL 94) | 0V |
    | 工作温度范围 | -60°C 至 +100°C |
    | 额定电压(IEC/EN 60664-1) | 80 V / 160 V / 250 V |
    | 耐冲击电压(IEC/EN 60664-1) | 2.5 kV |
    | 额定电流(IEC/EN 60664-1) | 10 A |
    | 认证(UL/CSA) | UL 1059 B/C/D |

    产品特点和优势


    1. 紧凑设计:独特的双排结构使得连接器即使在非常狭小的空间内也能高效使用。
    2. 高密度连接:能够实现高达1.5 mm²导线的连接,适合“线对板”的高密度连接需求。
    3. 可靠的CAGE CLAMP®接线技术:无需工具即可进行插拔操作,简化安装过程。
    4. 多功能组件:可选配件如杠杆和螺丝法兰增强操作便捷性和安全性。
    5. 防误配设计:完全防止不正确连接,确保安全和准确度。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:利用其紧凑设计和高密度连接特性,可以高效地将传感器和执行器连接到控制系统中。
    - 轨道交通:由于其坚固的材料和宽广的工作温度范围,非常适合在极端环境下的轨道交通应用。
    - 楼宇自动化系统:提供安全、可靠的信号传输和电源分配。
    使用建议
    - 在进行安装时,注意导线剥皮长度和插针间距的匹配,以确保良好的电气接触。
    - 利用辅助工具如带绝缘手柄的操作工具,避免电击风险。
    - 定期检查连接器的防误配机制,确保其始终处于良好状态。

    兼容性和支持


    - 兼容性:本系列产品可与同类型号的MCS连接器及其他制造商的类似产品互换使用。
    - 支持:用户可以从官方网站(www.wago.com)获取更多技术支持和技术文档,包括详细的技术信息、附加认证和相应评级。

    常见问题与解决方案


    1. Q: 连接器如何进行导线的安装?
    - A: 使用CAGE CLAMP®技术,只需将导线插入接线孔中,通过杠杆压紧即可完成安装。对于细绞线,需要使用绝缘套管或非绝缘套管来增强稳定性。
    2. Q: 如何进行导线的拆卸?
    - A: 拆卸导线时,可以通过内置的杠杆释放机构轻松拔出导线,确保断开过程中不会损坏接线端子。
    3. Q: 是否提供不同版本的连接器?
    - A: 是的,可以根据客户要求提供金镀层或部分金镀层的接触表面,添加特定后缀以区分基本编号。

    总结和推荐


    MCS MINI HD 系列连接器凭借其独特的紧凑设计、高密度连接能力和可靠的CAGE CLAMP®接线技术,在各种工业应用中表现出色。这些特点使其成为在空间受限的环境中连接传感器、执行器和其他电子设备的理想选择。考虑到其广泛的认证和支持网络,强烈推荐给需要高性能连接器解决方案的工业和自动化项目。

713-1107参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

713-1107厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-1107数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 713-1107 713-1107数据手册

713-1107封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9142 ¥ 93.0981
10+ $ 9.8252 ¥ 83.809
50+ $ 8.833 ¥ 75.3455
库存: 46
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 93.09
直接购买
加入购物车
