734-272

厂牌: WAGO
产品描述: Conn Shrouded Header (4 Sides) HDR 12 POS 3.81mm Solder RA Side Entry Thru-Hole Box
供应商型号: 734-272
供应商: 云汉优选
标准整包数: 1

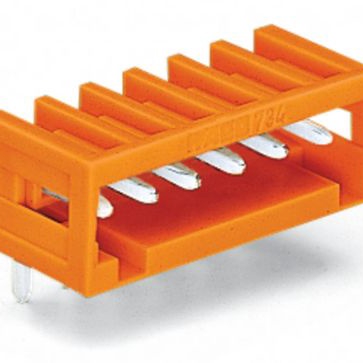

WAGO 接线座- 接头/插头和插口 734-272

734-272概述

    WAGO 734-272 THT Male Header 技术手册解析

    产品简介


    WAGO 734-272 是一款THT(通孔安装)型公头接插件,适用于多种电路板连接场合。这款接插件采用1.0 x 1.0 mm的焊针设计,角度方向安装,具有100%的防误插保护,确保仅能与相同极数的接插件相匹配。其主要功能在于提供稳定可靠的连接,满足高电流和高压的应用需求。
    应用领域:广泛应用于工业自动化、楼宇自动化、电力系统、通讯设备等领域,尤其适用于需要高度可靠性和稳定性的应用场合。

    技术参数


    - 额定电压:根据IEC/EN 60664-1标准,III/3分类下为160V,II/2分类下为320V。
    - 冲击电压:所有分类下均为2.5kV。
    - 额定电流:10A。
    - 针间距:3.81mm(0.15英寸)。
    - 尺寸:
    - 宽度:47.81 mm(1.882英寸)
    - 高度:12.3 mm(0.484英寸)
    - 从表面到顶部的高度:8.5 mm(0.335英寸)
    - 深度:10.3 mm(0.406英寸)
    - 材料:绝缘材料为聚酰胺66(PA 66),接触材料为电解铜(Ecu),表面镀锡。
    - 重量:3.224克。
    - 温度范围:-60℃至+100℃。
    - 阻燃等级:UL94 V0级别。

    产品特点和优势


    1. 防误插保护:100%的防误插设计,仅能与相同极数的接插件匹配,避免错误连接导致的问题。
    2. 高可靠性:能够在严苛环境下保持稳定的电气性能。
    3. 广泛认证:符合IEC、EN、UL和CSA等多项国际标准,保证全球适用性。
    4. 多样配置:可通过WAGO官网进行个性化配置,如选择不同电镀方式的接触面。

    应用案例和使用建议


    - 工业自动化设备:用于机器间的信号传输和电源分配,确保系统的稳定运行。
    - 建筑智能系统:在楼宇自动化系统中作为控制模块之间的连接点,确保通信质量。
    - 太阳能逆变器:通过连接多块光伏板,确保能量高效转换和传输。
    使用建议:
    - 在安装时务必注意焊接位置和焊接温度,避免因过度加热导致的损坏。
    - 确保正确的针脚对齐,以充分利用100%防误插保护功能。

    兼容性和支持


    - 兼容产品:包括编码键(如734-130和734-159)可加装在顶部,增强识别能力。
    - 软件支持:提供多个设计软件库(如TARGET、DesignSpark、EAGLE等),便于工程设计人员快速导入。

    常见问题与解决方案


    - 问题:无法实现防误插保护。
    - 解决方案:确认连接的另一半接插件极数是否一致。
    - 问题:接插件损坏。
    - 解决方案:检查安装工艺是否得当,焊接温度是否适中,避免过度加热。

    总结和推荐


    WAGO 734-272 THT公头接插件凭借其独特的防误插设计、宽广的工作温度范围和高标准的安全认证,成为工业和商业应用的理想选择。尽管初始成本可能较高,但其长期可靠性和耐用性使其成为一个值得投资的产品。强烈推荐在需要高可靠性和稳定性的应用场合中使用。

734-272参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

734-272厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-272数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-272 734-272数据手册

734-272封装设计

查看详情并下载
Symbol
Footprint
3D Model
