750-1420

产品分类: 电源管理芯片(PMIC)
厂牌: WAGO
产品描述: 24 V 直流 24 V 直流 12mm(长度)
供应商型号: 750-1420
供应商: 云汉优选
标准整包数: 1
WAGO 电源管理芯片(PMIC) 750-1420

750-1420概述

    电子元器件产品技术手册:4通道数字输入模块

    产品简介

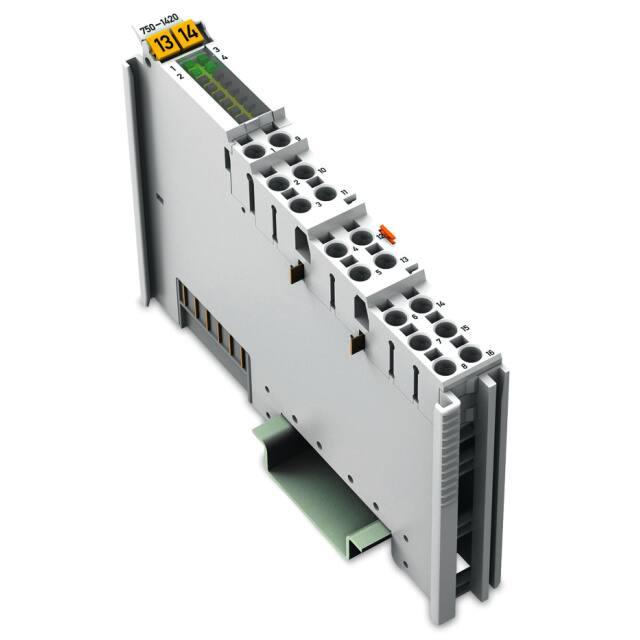

    本文将详细介绍一款来自WAGO的4通道数字输入模块(型号:750-1420 和 750-1421)。这款模块专为工业自动化控制系统设计,适用于各种类型的传感器、编码器、开关和接近开关。它的主要特点是高侧切换能力,紧凑的设计,以及广泛的电气隔离特性。

    技术参数


    | 参数 | 型号750-1420 | 型号750-1421 |
    |
    | 输入通道数 | 4 | 4 |
    | 输入滤波时间常数 | 3.0 ms | 0.2 ms |
    | 输入电压范围 | 0 V ~ +30 V DC | 0 V ~ +30 V DC |
    | 工作电压 | 24 V DC (-25% ... +30%) | 24 V DC (-25% ... +30%) |
    | 隔离电压 | 500 V系统/现场 | 500 V系统/现场 |
    | 电流消耗(内部) | 4 mA | 4 mA |
    | 电流消耗(现场侧) | 2 mA | 2 mA |
    | 接线方式 | 推入式CAGE CLAMP® | 推入式CAGE CLAMP® |
    | 重量 | 50 g | 50 g |
    | 宽度 | 12 mm | 12 mm |

    产品特点和优势


    1. 高侧切换能力:这使得模块能够在高压环境下正常工作,提高了系统的可靠性。
    2. 紧凑设计:宽度仅为12毫米,节省了安装空间。
    3. 推入式CAGE CLAMP®连接器:可以快速而可靠地连接导线,减少了安装时间。
    4. 噪声过滤功能:通过RC滤波器提供有效的噪声抑制,确保信号的稳定性和准确性。
    5. 电气隔离:采用光耦合器实现500 V的电气隔离,提升了系统的抗干扰能力。

    应用案例和使用建议


    - 工厂自动化:在自动化生产线上用于监测传感器状态,例如检测零件的存在与否。
    - 建筑自动化:监控门窗开关状态,提升建筑物的安全性。
    - 机械控制:用于机械设备的状态监测和控制。
    使用建议:
    - 在安装前确认电源电压符合模块要求。
    - 使用专用工具(如210-719)来打开推入式CAGE CLAMP®连接器。
    - 确保每个通道的接线正确,避免短路。

    兼容性和支持


    - 兼容性:与标准的24 V DC系统完全兼容。
    - 认证和批准:获得UL 508, ANSI/ISA 12.12.01, ATEX, IECEx等国际认证,适用于各种严苛环境。
    - 技术支持:WAGO公司提供全面的技术支持,包括产品文档、在线帮助和售后服务。

    常见问题与解决方案


    1. 问题:模块无法正常工作,LED指示灯不亮。
    - 解决方案:检查电源连接是否正确,确认输入信号是否在规定范围内。
    2. 问题:输入信号不稳定。
    - 解决方案:检查输入信号线是否有干扰,增加RC滤波器的时间常数。

    总结和推荐


    这款4通道数字输入模块具有卓越的性能和稳定性,广泛适用于各种工业应用场景。其紧凑的设计和可靠的性能使其在市场上具备极强的竞争优势。我们强烈推荐在需要高精度、稳定性的工业环境中使用此模块。

750-1420参数

参数
最小工作供电电压 24 V 直流
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 24 V 直流
长*宽*高 12mm(长度)
零件状态 在售
包装方式 盒装

750-1420厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-1420数据手册

厂牌 PDF简要描述 下载
WAGO 电源管理芯片(PMIC) WAGO 750-1420 750-1420数据手册

750-1420封装设计

查看详情并下载
Symbol
Footprint
3D Model
