713-1416/117-000/997-409

厂牌: WAGO
产品描述:
供应商型号: Q-BN-713-1416/117-000/997-409
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 713-1416/117-000/997-409

713-1416/117-000/997-409概述


    产品简介

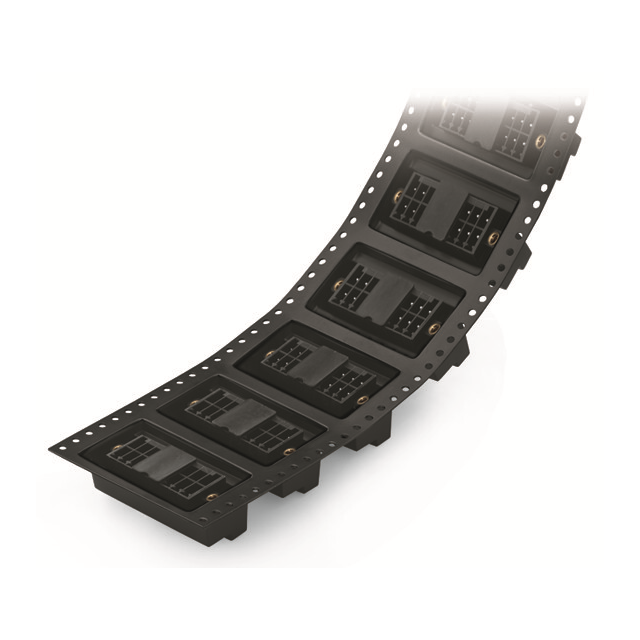

    这款THR男性连接器(产品编号:713-1416/117-000/997-409)是为表面贴装技术(SMT)应用设计的回流焊接用插头,具有2排接口,适用于多种高要求的工业控制和自动化系统。它采用0.8 x 0.8毫米的焊针,直线式设计,确保了100%的不匹配保护,有效防止误插。此产品还提供黑色版本,并且可以提供编码选项,增加了产品的灵活性和适应性。

    技术参数


    - 针距:3.5 mm
    - 针数:32个
    - 宽度:66.1 mm
    - 高度:15.9 mm
    - 插头高度:13.5 mm
    - 深度:13.3 mm
    - 焊接针长:2.4 mm
    - 焊接针尺寸:0.8 x 0.8 mm
    - 基础电压:UL 1059认证下使用组B时为150V,使用组C时为50V;CSA认证下使用组B时为150V
    - 额定电流:UL认证下使用组B和C时均为10A;CSA认证下使用组B时为12A
    - 最大冲击电压:IEC/EN 60664-1标准下III/3类别为2.5 kV,III/2类别为2.5 kV,II/2类别为2.5 kV
    - 环境温度范围:-60至+100℃

    产品特点和优势


    - 100%不匹配保护:有效避免插错,确保电路安全。
    - 黑色版本:适合多种颜色要求的应用场景。
    - 编码选项:增强可识别性,便于安装和维护。
    - 高可靠性:通过UL和CSA认证,符合国际安全标准。
    - 兼容性强:适合多种自动化设备和工业控制系统。

    应用案例和使用建议


    应用案例
    这款THR男性连接器主要用于工业自动化设备,如PLC控制系统,以及各种高要求的工业控制板上。由于其优异的电气特性和防护能力,被广泛应用于机器人的连接,以及各类传感器的数据传输中。
    使用建议
    1. 保持清洁:在安装前确保所有接触点清洁无尘。
    2. 正确插拔:避免误插,建议使用工具辅助插拔。
    3. 适当散热:在高温环境下工作时,考虑增加散热措施以保证长期稳定运行。

    兼容性和支持


    - 兼容性:该连接器适合用于多种自动化设备及控制系统,尤其适合与相同针距和针数的其他WAGO产品搭配使用。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,用户可以通过电话(+49 (571) 887-44222)或电子邮件(info.de@wago.com)获得帮助。

    常见问题与解决方案


    1. 插头不易插入:可能是因为插孔内有异物或污垢。请检查并清理后重新尝试。
    2. 连接不稳定:检查焊点是否牢固,以及接触部位是否有氧化或腐蚀现象。
    3. 电压不稳定:确保所有接线正确,没有短路或断路现象。

    总结和推荐


    这款THR男性连接器以其优异的电气性能、高度的安全性和广泛的适用性,非常适合在各种高要求的工业自动化应用中使用。结合制造商提供的全面支持和服务,无论是新项目还是现有系统的升级,都是一款值得信赖的选择。强烈推荐给需要高性能、高可靠性的自动化系统集成商。

713-1416/117-000/997-409参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,袋装

713-1416/117-000/997-409厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-1416/117-000/997-409数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 713-1416/117-000/997-409 713-1416/117-000/997-409数据手册

713-1416/117-000/997-409封装设计

查看详情并下载
Symbol
Footprint
3D Model
