731-171/048-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-731-171/048-000
供应商: 期货订购
标准整包数: 1

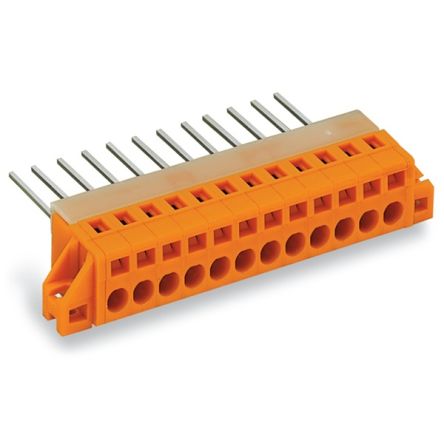

WAGO 接线座- Din 轨道/通道 731-171/048-000

731-171/048-000概述

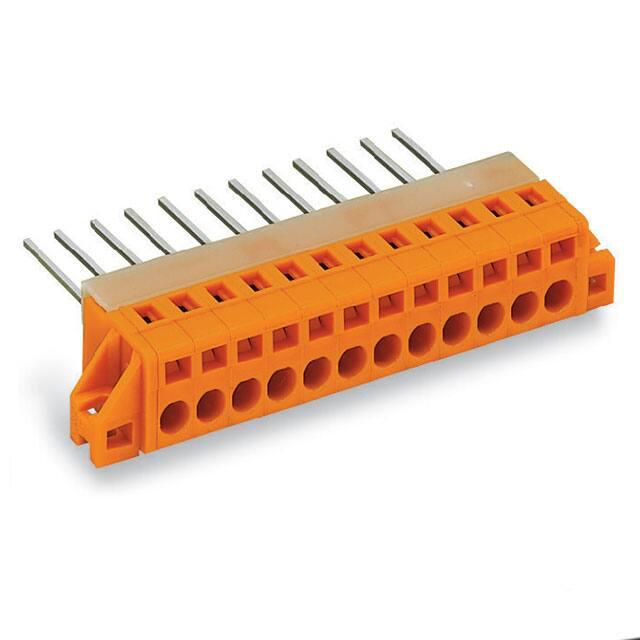

    WAGO 731-171/048-000 Through-Panel PCB Terminal Strip

    产品简介


    WAGO 731-171/048-000 是一款通过面板安装的PCB终端排线,具有多种实用的功能和广泛的应用领域。这款终端排线配备11个接点,每个接点之间的间距为5.08毫米(0.2英寸)。此外,它采用了CAGE CLAMP®连接技术,适合安装于印刷电路板上或前面板上,既可嵌入式安装也可突出式安装。此款产品适用于各种工业自动化和控制系统场合,特别适合需要高可靠性和高效连接的复杂系统。

    技术参数


    | 参数类别 | 具体数值 |

    | 额定电压(III/3) | 320V |
    | 冲击电压(III/3) | 4kV |
    | 额定电流 | 5A |
    | 连接导线尺寸 | 固体导线:0.08–2.5mm²(28–14AWG)
    细绞线:0.08–2.5mm²(28–14AWG)
    带塑料套筒的细绞线:0.25–1.5mm²
    无塑料套筒的细绞线:0.25–2.5mm² |
    | 接线长度 | 8–9mm(0.31–0.35英寸) |
    | 工作温度范围 | -60°C 到 +105°C |
    | 产品尺寸 | 宽度:71.08mm (2.798英寸)
    高度:14.3mm (0.563英寸)
    深度:15.5mm (0.61英寸) |

    产品特点和优势


    1. 高可靠性:CAGE CLAMP®连接技术确保长期稳定的电气连接,能够有效防止振动导致的松动。
    2. 多样化适用性:不同类型的导线均可适用,包括固体导线和细绞线,并且支持带或不带塑料套筒的导线。
    3. 环境适应性强:工作温度范围宽泛,从-60°C到+105°C,适应恶劣的工作环境。
    4. 易安装性:模块化设计使得安装简便快捷,同时提供了多种颜色选择,方便识别。

    应用案例和使用建议


    - 应用案例:此款产品常用于工业自动化控制系统的信号传输,尤其在需要高密度连接的应用中表现出色,例如自动化工厂的机械设备、传感器和执行器之间。
    - 使用建议:在安装时,应确保所有连接点牢固稳定,避免因振动造成松动;同时,在选择导线时需根据实际负载情况选择合适尺寸的导线,以确保最佳的电气性能。

    兼容性和支持


    此款终端排线与WAGO系列自攻螺丝和操作工具兼容,如型号209-147、231-194等。制造商WAGO提供详尽的技术支持和服务,用户可以通过官方电话或电子邮件获取帮助。

    常见问题与解决方案


    1. 问题:导线不易插入终端排线。
    - 解决方案:确保导线正确剥皮并清洁,检查导线尺寸是否符合要求。

    2. 问题:长时间使用后接触不良。
    - 解决方案:定期检查并重新紧固螺丝,必要时更换导线。

    总结和推荐


    综上所述,WAGO 731-171/048-000是一款设计精良、性能卓越的通过面板安装的PCB终端排线。其高可靠性、环境适应性强、易于安装等特点使其成为许多应用场景的理想选择。如果您正在寻找一种能够满足苛刻条件的连接解决方案,这款产品绝对值得考虑。

731-171/048-000参数

参数
零件状态 在售
包装方式 盒装

731-171/048-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

731-171/048-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 731-171/048-000 731-171/048-000数据手册

731-171/048-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
