280-637

厂牌: WAGO
产品描述: 万可 导轨式接线端子排, 280系列, 绿色/黄色, 钳制端接, 100A
供应商型号: 1784456
供应商: 海外现货
标准整包数: 1

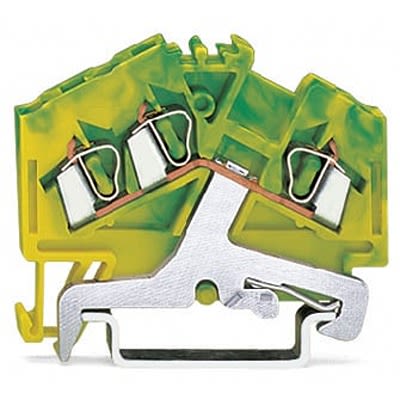

WAGO 接线座- Din 轨道/通道 280-637

280-637概述


    产品简介

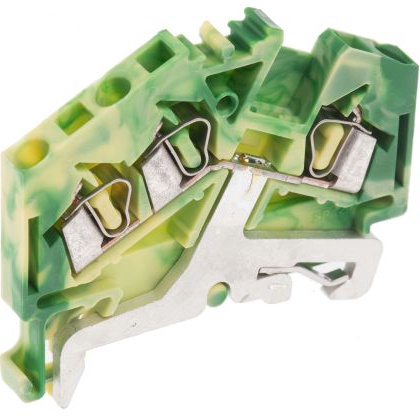

    这款电子元器件为3导体接地端子块(GND cond. term. block),型号为280-637。该产品主要用于连接和固定电路中的接地线,并且适用于不同类型的导体材料,如铜。它采用CAGE CLAMP®技术,确保安全可靠的电连接。该产品适用于各种工业控制和自动化系统,特别适合用于DIN导轨上的安装。

    技术参数


    | 参数 | 值 |

    | 连接技术 | CAGE CLAMP® |
    | 可连接导体材料 | 铜 |
    | 固态导体范围 | 0.08 mm² 至 2.5 mm² / 28 AWG 至 12 AWG |
    | 细股导体范围 | 0.08 mm² 至 2.5 mm² / 28 AWG 至 12 AWG |
    | 剥线长度 | 8 mm 至 9 mm / 0.31 in 至 0.35 in |
    | 总连接点数 | 3 |
    | 潜在数量 | 1 |
    | 接线方式 | 前部接入 |
    | 导体横截面积 | 12 AWG: THHN, THWN |
    | 宽度 | 5 mm / 0.197 in |
    | 高度(从DIN导轨上边缘) | 36.5 mm / 1.437 in |
    | 深度 | 50.5 mm / 1.988 in |
    | 设计 | 角度 |
    | 安装类型 | 载体导轨 35 x 15 |
    | 标记水平 | 中心标记 |
    | 颜色 | 绿黄色 |
    | 绝缘材料 | 聚酰胺66 (PA66) |
    | 火负荷 | 0.109 MJ |
    | 重量 | 11.13 g |

    产品特点和优势


    这款3导体接地端子块采用了CAGE CLAMP®技术,确保了极高的可靠性和安全性。该技术允许轻松插拔导线,减少了安装和维护的时间成本。此外,该产品具有良好的耐火性,符合相关标准,能够保障电路系统的安全运行。另外,产品的设计使得安装和布线变得更加便捷,特别适合工业控制和自动化系统中需要频繁更换或升级的应用场景。

    应用案例和使用建议


    应用案例
    这款3导体接地端子块可以应用于多种场合,例如工业自动化系统、建筑电气系统和机柜内布线。特别是对于需要高可靠性的场合,如工厂自动化系统,它可以确保接地线的安全连接,从而保障整个系统的稳定运行。
    使用建议
    - 在安装时,注意选择合适的剥线长度以确保导线与端子的良好接触。
    - 在接线过程中,务必按照正确的步骤操作,确保导线完全插入并紧固。
    - 定期检查端子块的紧固情况,确保长期稳定的工作状态。

    兼容性和支持


    该产品兼容各种DIN导轨安装方式,并且与常见的电气连接线材料(如铜)具有良好的兼容性。厂商提供了详细的安装指南和技术支持,有助于用户正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法牢固插入端子块 | 检查剥线长度是否合适,重新剥离导线至正确的长度。 |
    | 连接点松动 | 重新紧固连接点,确保导线完全插入并紧固到位。 |
    | 端子块出现过热现象 | 检查是否存在接触不良或过载情况,必要时更换新的端子块。 |

    总结和推荐


    综上所述,这款3导体接地端子块凭借其高可靠性、安全性以及便捷的操作方式,在各类工业控制和自动化系统中表现优异。其CAGE CLAMP®技术使得安装和维护更加简单快捷。因此,我强烈推荐此产品给需要高性能接地端子块的用户和工程师。

280-637参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

280-637厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-637数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 280-637 280-637数据手册

280-637封装设计

查看详情并下载
Symbol
Footprint
3D Model
