857-714

产品分类: 固态继电器
厂牌: WAGO
产品描述: AC,过零 24V~240V 2A 24V DIN导轨安装,弹簧安装 6mm(宽度)*81mm(高度)
供应商型号: 857-714
供应商: 云汉优选
标准整包数: 1

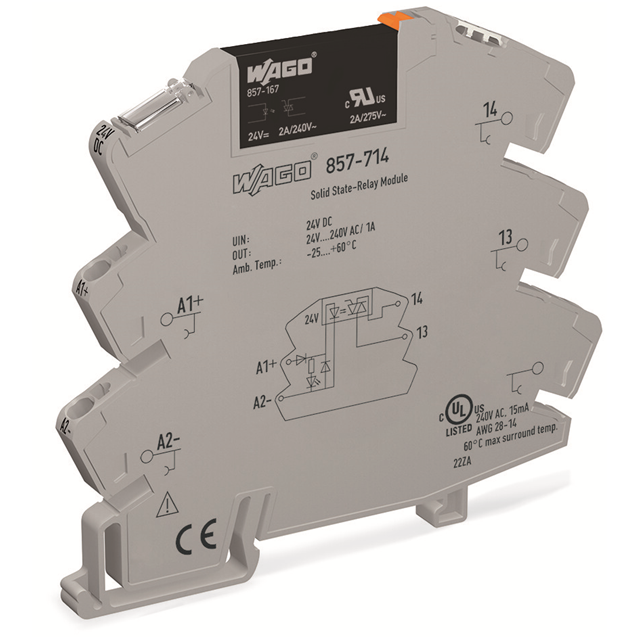

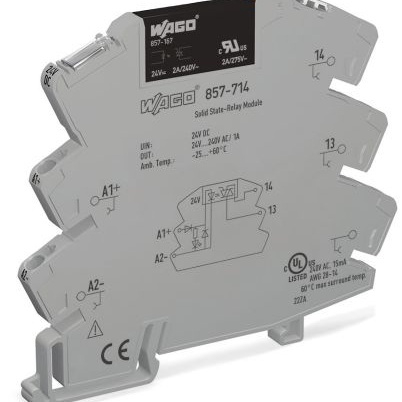

WAGO 固态继电器 857-714

857-714概述


    产品简介


    本手册介绍了型号为857-714的固态继电器模块。该继电器是一种用于信号处理网络的固态器件,主要用于低电压电源网络之外的应用。其主要功能是实现电气隔离,提供高可靠性且无机械磨损的开关操作,适用于自动化控制和工业应用。

    技术参数


    - 控制电路
    - 额定输入电压:DC 24 V
    - 输入电压范围(低电平):DC 0 … 10 V
    - 输入电压范围(高电平):DC 20 … 28.8 V
    - 额定输入电流:10 mA
    - 负载电路
    - 回路类型:2线连接
    - 零电压切换
    - 最大连续电流:2 A
    - 额定输出电压:AC 230 V
    - 输出电压范围:AC 24 … 240 V
    - 电压降:≤ 1.6 VAC
    - 额定电压下的漏电流:≤ 1.5 mA
    - 开关电流(最小值):22 mA
    - 开关时间(接通):≤ 10 ms
    - 开关时间(断开):≤ 10 ms
    - 切换频率:50 Hz / 60 Hz
    - 指示信号
    - 状态指示灯:黄色LED
    - 安全与保护
    - 额定电压:300 V
    - 过压类别:III类
    - 污染等级:2级
    - 介电强度(控制/负载回路):3.51 kVrms(交流,1分钟)
    - 绝缘类型(控制/负载回路):加强绝缘(安全隔离)
    - 绝缘类型(相邻相同类型设备之间):加强绝缘(安全隔离)
    - 绝缘类型(相邻不同类型设备之间):基本绝缘
    - 防护类型:IP20
    - 物理数据
    - 宽度:6 mm / 0.236英寸
    - 高度:94 mm / 3.701英寸
    - 厚度(从DIN导轨顶部):81 mm / 3.189英寸
    - 安装方式:DIN导轨安装
    - 安装位置:水平(竖立/平放);垂直
    - 材料数据
    - 聚酰胺(PA66)外壳材料
    - 材料组:I组
    - 可燃性等级:UL94 V0
    - 热负荷:0.544 MJ
    - 重量:28.9 g

    产品特点和优势


    - 零电压切换:确保了开关过程中的低噪声和高可靠性。
    - 高可靠性:采用固态设计,无机械磨损,使用寿命长。
    - 广泛适用:适合各种自动化控制系统,如工厂自动化和楼宇自动化系统。
    - 环境适应性强:可以在较宽的温度范围内(-20°C 至 +60°C)正常工作。
    - 严格的安全标准:符合多项国际安全标准,如EN 61000-6-2、EN 61000-6-3、EN 61373 和 EN 61010-2-201。

    应用案例和使用建议


    该继电器模块常用于自动化控制和工业应用中,例如在工厂自动化、楼宇自动化和电力分配系统中作为信号隔离器使用。安装时需要注意以下几点:
    - 使用推入式端子连接技术,确保连接牢固可靠。
    - 遵循手册中的安装指南,确保正确安装和使用。
    - 在复杂系统中使用时,需要考虑系统其他部分的兼容性,以确保整体系统的稳定性。

    兼容性和支持


    该产品具有较强的兼容性,可以方便地与其他WAGO公司的产品一起使用。厂商提供了详尽的技术支持和维护信息,用户可以通过制造商网站获得最新的产品文档和软件更新。

    常见问题与解决方案


    1. Q: 如何判断继电器是否工作正常?
    - A: 通过观察状态指示灯是否点亮来判断。

    2. Q: 是否支持高温环境下的运行?
    - A: 是的,可在最高达+60°C的环境下工作。

    3. Q: 如何清洁继电器模块?
    - A: 使用干净的布轻轻擦拭外壳即可,切勿使用腐蚀性清洁剂。

    总结和推荐


    该型号857-714固态继电器模块具有出色的性能和可靠性,尤其适用于工业自动化控制系统。其广泛的工作温度范围和高可靠性使其成为在苛刻环境下工作的理想选择。强烈推荐使用此产品,尤其是在需要信号隔离和电气保护的应用中。

857-714参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 2A
输出类型 AC,过零
负载电压 24V~240V
输入电压 24V
控制电压 -
长*宽*高 6mm(宽度)*81mm(高度)
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

857-714厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

857-714数据手册

厂牌 PDF简要描述 下载
WAGO 固态继电器 WAGO 857-714 857-714数据手册
