2086-3206/700-000/997-607

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 3817302
供应商: 海外现货
标准整包数: 1

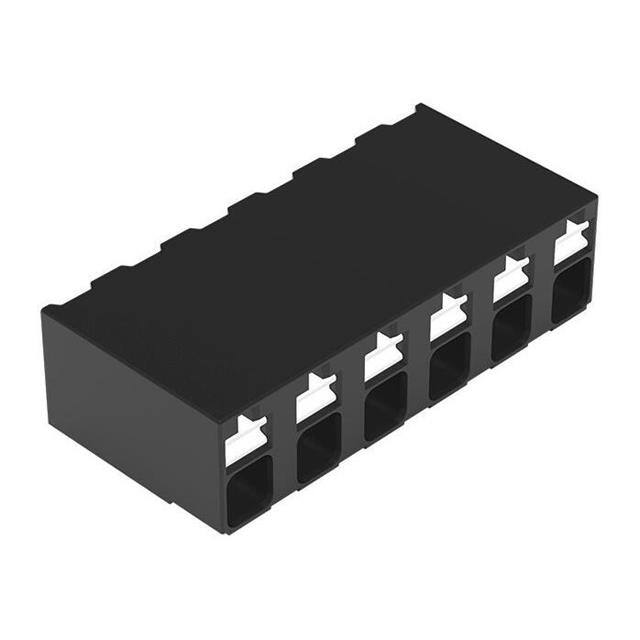

WAGO 接线板-线至板 2086-3206/700-000/997-607

2086-3206/700-000/997-607概述

    WAGO 2086-3206/700-000/997-607 技术手册解析
    本文档详细介绍了WAGO公司生产的2086-3206/700-000/997-607型号的SMD PCB端子块,涵盖了其技术参数、特点、应用场景及常见问题解答等内容。本文档旨在为电子设计工程师提供全面的产品信息。

    1. 产品简介


    WAGO 2086-3206/700-000/997-607是一款专为紧凑设备连接、面板穿线及狭小空间设计的端子块。该产品采用Push-in CAGE CLAMP®技术,能够实现固态导线和细绞合导线的插入式连接,并配备带绝缘套筒的导线。此外,该产品有表面贴装(SMD)和通孔(THR)两种变体,适用于不同的安装需求。

    2. 技术参数


    - 电气参数:
    - 额定电压:III/3 类:320V;III/2 类:320V;II/2 类:630V
    - 额定浪涌电压:III/3 类:4 kV;III/2 类:4 kV;II/2 类:4 kV
    - 额定电流:17.5A
    - 连接参数:
    - 导线范围:0.14~1.5 mm² (24~16 AWG)
    - 推入式终端连接
    - 按钮型触发
    - 物理参数:
    - 引脚间距:5 mm (0.197 英寸)
    - 宽度:29.2 mm (1.15 英寸)
    - 高度:8.15 mm (0.321 英寸)
    - 深度:13.6 mm (0.535 英寸)
    - 颜色:黑色
    - 材料:聚对苯二甲酸丁二醇酯(玻璃纤维增强)(PPA GF)、铬镍不锈钢弹簧材料(CrNi)、电解铜接触材料(Cu)


    3. 产品特点和优势


    - 紧凑设计:适用于紧凑设备和狭小空间
    - 易于安装:Push-in CAGE CLAMP®技术允许直接推入导线,无需额外工具
    - 多级支持:具有多个连接层级和引脚,适应各种复杂布线需求
    - 温度适应性:可在极端环境下(-60℃至+105℃)可靠运行

    4. 应用案例和使用建议


    - 应用示例:工业控制柜、自动化设备、通讯系统、医疗设备等场合
    - 使用建议:确保导线截面积符合要求,正确选择导线套筒以避免松动和氧化;定期检查连接点,确保安全稳定

    5. 兼容性和支持


    - 兼容性:可与多种工业标准设备和导线兼容,特别适合现有系统的升级
    - 支持服务:提供详尽的技术文档和安装指南,同时用户可通过电话或电子邮件获得及时的技术支持

    6. 常见问题与解决方案


    - 问题1:如何正确连接细绞合导线?
    - 解答:使用配套的导线套筒,将其固定在导线上并推入端子块中
    - 问题2:如何拆除已经插入的导线?
    - 解答:通过按钮机制将导线弹出,注意操作时要避免触电危险
    - 问题3:导线连接处出现过热现象怎么办?
    - 解答:检查导线截面是否匹配,确认没有松动后可以使用散热片辅助散热

    7. 总结和推荐


    WAGO 2086-3206/700-000/997-607是一款具备多项技术优势的高性能端子块,适用于多种复杂的应用环境。其出色的性能、易用性和可靠性使其成为工业控制系统中的优选解决方案。因此,强烈推荐该产品给需要高稳定性连接解决方案的设计工程师和采购人员。

2086-3206/700-000/997-607参数

参数
通用封装 SMD,P=5mm
安装方式 夹子安装,按扣安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

2086-3206/700-000/997-607厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-3206/700-000/997-607数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-3206/700-000/997-607 2086-3206/700-000/997-607数据手册

2086-3206/700-000/997-607封装设计

查看详情并下载
Symbol
Footprint
3D Model
