750-1504

产品分类: 其他可编程器件
厂牌: WAGO
产品描述: Wago PLC输入输出模块 PLC输入输出模块, 数字输出, 用于750 系列
供应商型号: 750-1504
供应商: 云汉优选
标准整包数: 1

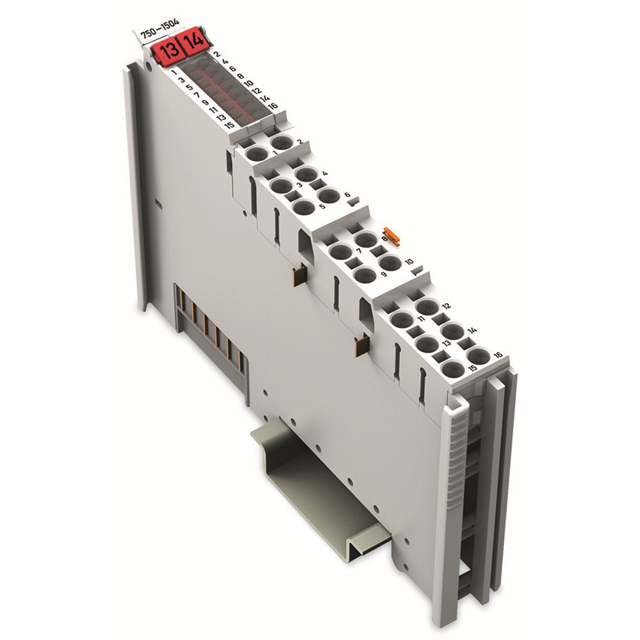

WAGO 其他可编程器件 750-1504

750-1504概述

    16-Channel Digital Output Module 24 V DC 技术手册

    1. 产品简介


    16-Channel Digital Output Module 24 V DC 是一款专为自动化设备设计的数字输出模块,能够通过简单的安装方式提供16个通道的控制信号传输。这款模块适用于各种电气负载,如磁阀、接触器、传感器、继电器或其他电气负载。它具有高侧切换功能,能够高效、可靠地将自动化设备的二进制控制信号传输到相应的执行机构。

    2. 技术参数


    - 型号: 750-1504
    - 通道数: 16
    - 最大电流消耗: 40 mA(内部)
    - 供电电压: 24 V DC (-25% ... +30%)
    - 负载类型: 电阻性、电感性、灯具
    - 切换频率: 最大 1 kHz
    - 输出电流: 每通道最大 0.5 A,具备短路保护
    - 典型电流消耗 (现场侧): 29 mA
    - 隔离电压: 500 V 系统/现场
    - 接线方式: CAGE CLAMP®S 接口
    - 导线截面积: 固体: 0.08 mm² ... 1.5 mm² / AWG 28 ... 16;细绞线: 0.25 mm² ... 1.5 mm² / AWG 22 ... 16
    - 剥线长度: 8 ... 9 mm / 0.33 in
    - 宽度: 12 mm
    - 重量: 50 g

    3. 产品特点和优势


    这款16通道数字输出模块具有以下显著特点和优势:
    - 紧凑设计: 仅12mm宽,节省空间。
    - 高可靠性: 采用高侧切换技术和短路保护功能,确保输出稳定可靠。
    - 快速连接: 使用CAGE CLAMP®S接口,可直接插入固态导线,便于安装。
    - 电气隔离: 通过光耦合器实现与现场侧的电气隔离,提高系统抗干扰能力。
    - 状态指示: 每个通道都有绿色LED灯显示其开关状态,方便实时监控。

    4. 应用案例和使用建议


    此模块适用于多种工业自动化场合,例如生产线控制、工厂自动化、机器设备控制等。在使用过程中,应注意以下几点:
    - 在接线时要确保所有电缆正确连接并检查隔离电压。
    - 使用时要保证负载不超过每通道的最大电流值(0.5 A)。
    - 在系统调试阶段,定期检查每个通道的状态指示灯,确保正常运行。

    5. 兼容性和支持


    该模块与各种常见的工业自动化设备兼容,广泛应用于控制系统中。制造商提供了详尽的技术支持和维护文档,用户可以访问官方网站或联系技术支持以获取更多帮助。

    6. 常见问题与解决方案


    - 问题1: 模块无法正常启动。
    - 解决办法: 检查电源电压是否在指定范围内(24 V DC ±25%),确认接线无误。
    - 问题2: 输出电流不稳定。
    - 解决办法: 检查负载是否符合要求(电阻性、电感性或灯具),调整系统配置以适应负载需求。
    - 问题3: 状态指示灯异常。
    - 解决办法: 检查LED灯连接是否完好,确认每个通道的控制信号是否正确传输。

    7. 总结和推荐


    综上所述,16-Channel Digital Output Module 24 V DC 在紧凑性、可靠性及便捷性方面表现出色,非常适合用于工业自动化设备的控制信号传输。鉴于其在安全性方面的保障及广泛应用,强烈推荐在相关领域进行应用。

750-1504参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 12mm(长度)*100mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-1504厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-1504数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-1504 750-1504数据手册

750-1504封装设计

查看详情并下载
Symbol
Footprint
3D Model
