750-622

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-BN-750-622
供应商: 期货订购
标准整包数: 1

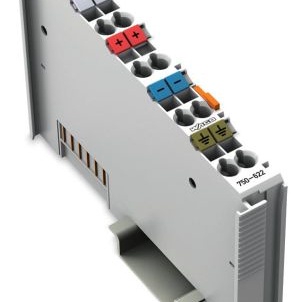

WAGO 其他可编程器件 750-622

750-622概述

    Binary Spacer Module 750-622 技术手册

    产品简介


    WAGO 的 750-622 型号是一款二进制隔离模块,用于在现场总线节点的过程映像中预留位地址。此模块可以通过侧边的 DIP 开关来调整操作模式(输入/输出)以及位宽度(2、4、6 或 8 位)。配置状态通过三个 LED 灯指示。此外,它还充当电源模块,为下游的 I/O 模块提供现场侧的 24V 直流电压。

    技术参数


    - 操作模式:输入时 DIP 3 关闭;输出时 DIP 3 打开
    - 位宽度:2、4、6 或 8 位
    - 系统供电电压:DC 5V;通过数据接触器供电
    - 电流消耗:系统供电(5V)时为 10mA
    - 现场供电电压:DC 24V(-15% 到 +20%)
    - 隔离:系统/供电隔离 500V
    - 出电连接器数量:3
    - 出电连接器电流承载能力:10A

    产品特点和优势


    - 灵活配置:通过 DIP 开关可轻松调整操作模式和位宽度,满足不同应用场景的需求。
    - 内置电源:作为电源模块,能够为下游 I/O 模块提供 24V 电源,减少布线复杂度。
    - 高隔离度:系统/供电隔离 500V,确保稳定可靠的信号传输和电源供给。
    - 指示灯配置:三个 LED 灯清晰显示配置状态,便于维护和调试。

    应用案例和使用建议


    - 工业自动化:在工业控制环境中,此模块可用于管理数字输入和输出,适用于 PLC 控制系统。
    - 设备监控:用于监控设备状态的传感器信号采集,例如温度、压力等。
    - 工厂自动化:作为中间逻辑控制模块,可以实现信号的转换和传递。
    使用建议:
    - 在安装时,确保正确的 DIP 开关设置以适应所需的输入/输出模式和位宽度。
    - 确保电路中电源的稳定性和可靠性,避免因电源波动导致的故障。
    - 定期检查 LED 灯的状态,以判断配置和工作情况是否正常。

    兼容性和支持


    - 兼容产品:与 WAGO 的系统盒兼容,例如型号 850-804/000-001 和 850-805 等。
    - 技术支持:厂商提供相应的文档和软件支持,如 CAD 数据、驱动程序等。如有问题,可通过电话 (+49 571 887-44222) 联系厂商进行技术支持。

    常见问题与解决方案


    - Q: LED 灯未亮起,可能的原因是什么?
    - A: 首先检查电源是否正确接入;其次确认 DIP 开关设置是否正确;最后检查 LED 灯本身是否有故障。
    - Q: 模块电流过大导致过载,如何解决?
    - A: 降低负载,避免超过模块的最大电流承载能力;或者使用额外的保护装置来限制电流。

    总结和推荐


    这款 WAGO 750-622 型号的二进制隔离模块凭借其灵活的配置能力和内置电源供应,在工业自动化和设备监控等领域表现出色。其清晰的指示灯和坚固的设计使其成为可靠的选择。如果你正在寻找一款易于配置、功能强大的模块,WAGO 750-622 是一个不错的选择。强烈推荐使用。

750-622参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 8mm(长度)*64mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

750-622厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-622数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 750-622 750-622数据手册

750-622封装设计

查看详情并下载
Symbol
Footprint
3D Model
