753-516

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: Q-BN-753-516
供应商: 期货订购
标准整包数: 1

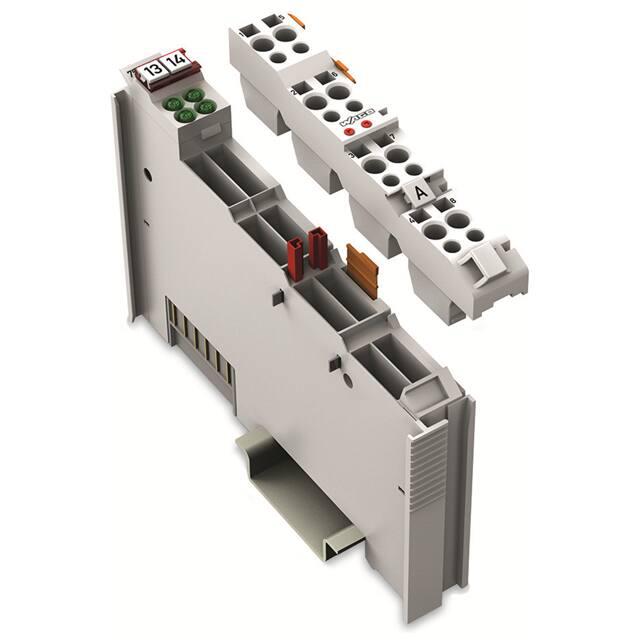

WAGO 其他可编程器件 753-516

753-516概述

    电子元器件技术手册:WAGO 753-516 数字输出模块

    产品简介


    WAGO 753-516 是一款 4 通道数字输出模块,专为工业自动化应用设计。它通过提供控制信号从自动化设备传输到连接的执行器,实现对各类负载(如电阻、电感负载和灯具)的开关控制。该模块采用低侧切换技术,具有短路保护功能,确保系统的稳定性和可靠性。此产品特别适用于工厂自动化、楼宇自动化和过程控制等领域的设备中。

    技术参数


    - 通道数量:4个数字输出通道
    - 电压类型:直流 24 V
    - 电流容量:每个通道最大 0.5 A
    - 短路保护:具备短路保护功能
    - 开关频率:最高可达 5 kHz
    - 适用负载类型:电阻、电感、灯
    - 断开能量消散:最大为 0.55 J
    - 隔离等级:场级与系统级之间的隔离为 500 VAC(1分钟)
    - 系统供应电压:直流 5 V
    - 输入电流消耗:模块无外部负载时为 30 mA
    - 尺寸:宽度 12 mm,高度 69.8 mm,深度 100 mm
    - 安装方式:DIN导轨安装
    - 接线技术:CAGE CLAMP® 接线端子
    - 温度范围:工作温度范围 0 … 55 °C,存储温度范围 -40 … 85 °C
    - 湿度要求:相对湿度(无冷凝)达 95%

    产品特点和优势


    1. 多通道设计:集成 4 个独立的数字输出通道,可以同时驱动多个执行器,提高了系统的灵活性。
    2. 短路保护:具备短路保护功能,有效避免因短路造成的损坏,增加了系统的安全性。
    3. 高可靠性:通过多种国际认证(如 ATEX、IECEx 等),满足各种严苛的工业环境需求。
    4. 快速响应:最大开关频率达到 5 kHz,可以实现高速控制应用。
    5. 易于安装:采用标准 DIN 导轨安装,无需复杂布线,大大简化了安装过程。

    应用案例和使用建议


    WAGO 753-516 模块非常适合用于自动化控制系统中,例如工业机器人的控制单元、风力发电站的监控系统和楼宇自动化系统等。在实际应用中,可以将该模块连接至 PLC 或其他控制器,通过编程设定,实现对电机、电磁阀等执行器的精确控制。
    使用建议:
    - 在安装前,务必确认模块所接电源电压符合要求(直流 24 V),以避免电源极性反接导致的损坏。
    - 由于具备短路保护功能,在出现意外短路时,系统会自动切断电源,从而保护其他组件免受损害。一旦检测到短路情况,应立即检查相关电路,排除故障后方可重新启动。
    - 长期运行条件下,注意监控工作温度,确保模块始终在推荐的温度范围内运行。

    兼容性和支持


    WAGO 753-516 与 WAGO 的其他模块和配件兼容,例如:
    - 屏蔽连接件:适合连接电缆直径 0.08 mm² 至 2.5 mm² 的电线。
    - 潜在分配模块:型号为 750-614,可实现多通道的电位分配。
    - 电源模块:型号为 750-601 和 750-602,提供稳定的 24 VDC 输出。
    WAGO 为其客户提供详尽的技术支持和服务,确保用户在使用过程中遇到任何问题时能够及时得到帮助。公司还提供了丰富的产品文档,包括技术手册、用户指南和 CAD 文件等,方便客户进行设计和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块指示灯不亮 | 检查供电电压是否正常;确认接线是否正确 |
    | 模块响应速度慢 | 检查模块供电状态;尝试减小负载大小 |
    | 模块出现过热现象 | 确认安装位置是否通风良好;检查负载电流 |

    总结和推荐


    WAGO 753-516 数字输出模块凭借其多通道设计、短路保护功能及高可靠性等特点,使其成为工业自动化领域中的一款优秀产品。在多种严苛环境中表现出色,可以广泛应用于工厂自动化、楼宇自动化和过程控制等领域。对于需要可靠和灵活数字输出控制的应用场合,WAGO 753-516 模块是一个非常理想的选择。

753-516参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 盒装

753-516厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

753-516数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 753-516 753-516数据手册

753-516封装设计

查看详情并下载
Symbol
Footprint
3D Model
