753-530

产品分类: 其他可编程器件
厂牌: WAGO
产品描述:
供应商型号: 753-530
供应商: 云汉优选
标准整包数: 1
WAGO 其他可编程器件 753-530

753-530概述

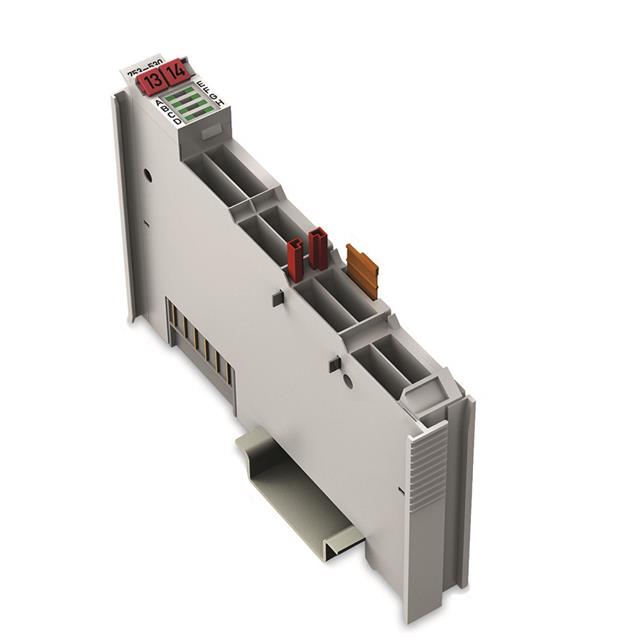

    8-Channel Digital Output Module 24 V DC 技术手册解析

    产品简介


    本模块是一款8通道数字输出模块,适用于24 V直流电系统。它具备高侧切换、短路保护等特性,特别适合需要高可靠性的工业自动化控制场合。该模块广泛应用于机器自动化、过程控制、工厂自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 输出通道数 | 8个 |
    | 内部电流消耗 | 25 mA |
    | 工作电压 | 24 V DC(范围:-25% ~ +30%) |
    | 负载类型 | 电阻性、感性、灯泡 |
    | 最大开关频率 | 2 kHz |
    | 输出电流(最大) | 0.5 A,具有短路保护 |
    | 感性负载关断能量消散 | 最大0.9 J;Lmax = 2 × Wmax / I2 |
    | 典型现场侧电流消耗 | 15 mA + 充电 |
    | 隔离电压 | 系统/电源隔离500 V |
    | 内部位宽 | 8位 |
    | 接线方式 | CAGE CLAMP® 接线端子 |
    | 导线横截面 | 0.08 mm² ~ 2.5 mm² / AWG 28 ~ 14 |
    | 剥线长度 | 8 ~ 9 mm / 0.33 in 或 9 ~ 10 mm / 0.37 in |
    | 宽度 | 12 mm |
    | 重量 | 50.7 g |

    产品特点和优势


    - 紧凑设计:仅12mm宽,适用于空间受限的应用环境。
    - 高可靠性:所有输出通道均具备短路保护,确保系统的稳定运行。
    - 多功能性:可驱动多种类型的负载,如电阻性、感性负载及灯泡。
    - 广泛的适用性:适用于多个行业标准认证,如UL、ANSI、IECEx等。
    - 易于安装和维护:采用CAGE CLAMP®接线端子,安装简单且稳固。

    应用案例和使用建议


    应用案例:
    - 在工业自动化领域,用于控制生产线上的各种执行器,如电磁阀、指示灯等。
    - 在楼宇自动化系统中,用于控制照明、空调等设备。
    使用建议:
    - 在安装时,建议按照手册中的连接图进行接线,以避免接线错误导致的故障。
    - 对于感性负载,应考虑适当的消磁电路,以防止反向电压冲击对输出模块的影响。
    - 如需长时间连续工作,建议加装散热装置,以延长使用寿命。

    兼容性和支持


    - 兼容性:该模块可与其他符合相同电气标准的设备配合使用。
    - 支持:制造商提供全面的技术支持和售后服务,用户可通过电话或邮件获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无响应 | 检查供电电压是否正常;检查负载连接是否正确 |
    | 输出电流不稳定 | 检查负载是否过载;检查接线是否有接触不良 |
    | 模块过热 | 检查散热装置是否正常工作;检查负载类型是否超出额定值 |

    总结和推荐


    总体来看,这款8-Channel Digital Output Module 24 V DC 模块在设计上考虑到了用户在各种复杂应用环境下的需求。其紧凑的设计、可靠的性能和广泛的应用范围使其成为工业自动化领域的理想选择。如果你正在寻找一款高性能、高可靠性的数字输出模块,强烈推荐使用该产品。

753-530参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

753-530厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

753-530数据手册

厂牌 PDF简要描述 下载
WAGO 其他可编程器件 WAGO 753-530 753-530数据手册
