2020-5417/1102-950

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-2020-5417/1102-950
供应商: 期货订购
标准整包数: 50

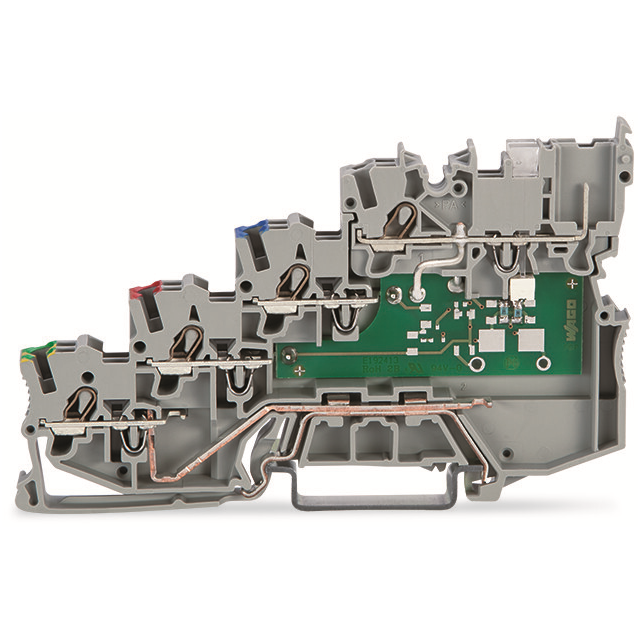

WAGO 接线板-专用 2020-5417/1102-950

2020-5417/1102-950概述


    产品简介


    这款产品是4导线传感器端子块(型号:2020-5417/1102-950),专为PNP(高侧)开关传感器设计。端子块采用黄色LED指示灯,具有接地接触功能和可插拔信号电平。端子块的主要连接方式为推入式CAGE CLAMP®,适用于横截面积1 mm²的铜导线。此款端子块的设计宽度仅为7毫米,非常适合高密度布线场合。此外,端子块采用了灰黑色的设计,以提高视觉识别度并增强耐用性。

    技术参数


    - 电压类型: 直流
    - 额定电压: 24V
    - 认证标准:
    - UL: 300V (使用组B), 300V (使用组D)
    - CSA: 24V (使用组C), 13.5A (电流)
    - KEMA/KEUR: EN 60947
    - 连接数据:
    - 连接点总数: 8
    - 潜力总数: 5
    - 层数: 4
    - 跳线槽: 4
    - 连接技术: 推入式CAGE CLAMP®
    - 操作工具: 推入式
    - 适用导体材料: 铜
    - 额定截面积: 1 mm²
    - 适用导线范围:
    - 实心导线: 0.14至1.5 mm² / 24至16 AWG
    - 精细绞合导线: 0.14至1.5 mm² / 24至16 AWG
    - 绝缘材料: 聚酰胺(PA66)
    - 颜色: 灰色
    - 高度: 97.3 mm (3.831英寸)

    产品特点和优势


    该4导线传感器端子块的特点在于其独特的双间距设计,使每极之间实现了最大化的连接能力。例如,十个传感器可以仅用五个传感器端子块和一个电源端子块即可完成连接。此设计使得安装过程更为简单且高效,显著提高了系统的集成度。同时,采用推入式CAGE CLAMP®技术,方便快捷的连接方式提高了用户的安装效率。

    应用案例和使用建议


    该端子块广泛应用于工业自动化控制系统中,特别是在需要高密度布线的应用场景下表现尤为出色。使用时,建议按照制造商提供的安装指南进行,特别是关于接地接触和推入式连接的操作要特别注意。此外,在选择导线时应注意截面范围,确保所选导线符合规格要求。

    兼容性和支持


    本端子块与WAGO公司的其他系列端子块及其他电器配件兼容性良好,可用于多种类型的传感器和继电器系统。制造商提供了详尽的产品文档和技术支持,包括安装说明和测试工具。如有任何疑问,用户可以随时联系WAGO的客户服务热线(+49 (571) 887-44222),获取技术支持和帮助。

    常见问题与解决方案


    1. 如何正确插入导线?
    - 确保导线的截面积在允许范围内,并按照制造商提供的安装指南进行操作。如果需要,可以使用操作工具辅助插入。
    2. 如何检查端子块的工作状态?
    - 可以通过测试夹(型号:2009-182)或测试插头适配器(型号:2009-174)来检测端子块是否正常工作,测试电压不应超过42V。
    3. 如何安装端子块?
    - 首先将端子块组装起来,然后使用操作工具将其横向滑动到DIN导轨上,并锁定到位。

    总结和推荐


    综上所述,这款4导线传感器端子块以其高效的连接能力、易于操作的特性以及广泛的适用性成为市场上一款极具竞争力的产品。尤其适合需要高密度布线的工业自动化系统。如果您正在寻找可靠且高效的端子解决方案,强烈推荐您考虑这款产品。它的卓越性能和良好的兼容性使其成为了众多项目中的理想选择。

2020-5417/1102-950参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

2020-5417/1102-950厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2020-5417/1102-950数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 2020-5417/1102-950 2020-5417/1102-950数据手册

2020-5417/1102-950封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 124.254
100+ ¥ 119.475
库存: 200000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 6212.7
直接购买
加入购物车
