831-3626

厂牌: WAGO
产品描述:
供应商型号: Q-BN-831-3626
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 831-3626

831-3626概述

    WAGO 831-3626 THT Stiftleiste 技术手册解析

    1. 产品简介

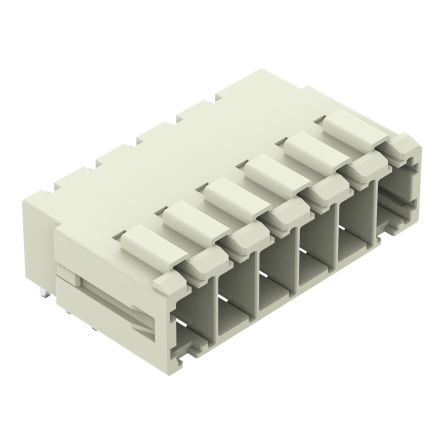

    WAGO 831-3626 是一款适用于电路板连接的直插式接线端子,具备机械和电气双重高负载能力。它设计用于印刷电路板(PCB)上的垂直和水平插接方向。此型号为6极型,每个极含有三个焊接引脚,提供高度可靠的电气连接。此外,它还具备防错插保护功能,有助于确保连接的安全性和正确性。

    2. 技术参数


    - 额定电压:根据不同的认证标准,该产品在不同环境下的额定电压如下:
    - IEC/EN 60664-1:Ⅲ/3 类别下的额定电压为 500V,Ⅲ/2 类别下的额定电压为 630V,Ⅱ/2 类别下的额定电压为 1000V。
    - UL 1059 认证:Use Group C 下的额定电压为 300V,Use Group D 下的额定电压为 600V。
    - CSA 认证:Use Group C 下的额定电压为 300V,Use Group D 下的额定电压为 600V。
    - 额定电流:41A(UL 认证下为 Use Group C 的 42A,Use Group D 的 5A;CSA 认证下为 Use Group C 的 41A,Use Group D 的 5A)。
    - 几何尺寸:
    - 间距:7.62 mm (0.3 英寸)
    - 宽度:48.6 mm / 1.913 英寸
    - 高度:18.8 mm / 0.74 英寸(表面以上 14.8 mm / 0.583 英寸)
    - 深度:29 mm / 1.142 英寸
    - 焊接引脚长度:4 mm
    - 焊接引脚尺寸:1.0 x 1.2 mm
    - 孔径:1.7 mm (+0.1)

    3. 产品特点和优势


    - 防错插保护:每个连接位置都有防错插设计,有效避免错误连接导致的电气故障。
    - 多变配置:可通过联系销售商或使用配置工具获得多种不同配置,满足多样化的应用需求。
    - 耐久性:采用 PA 66 材料制成的绝缘体,具有出色的耐热性和阻燃性,符合 UL 94 V0 标准。

    4. 应用案例和使用建议


    - 典型应用场景:广泛应用于工业自动化、楼宇自动化、能源管理及各种复杂电子系统中,特别适合需要高可靠性和高安全性的场合。
    - 使用建议:建议在组装前对焊接点进行适当的清洁处理,以保证焊接质量;同时,为了进一步提升产品的稳定性和可靠性,可以在安装后进行一定的机械应力测试。

    5. 兼容性和支持


    - 兼容性:与 WAGO 多种连接系统兼容,可直接与多种工业设备接口匹配。
    - 支持服务:WAGO 提供详细的用户手册、CAD 数据和配置工具,方便用户进行产品选型和技术支持。如有任何疑问,可通过电话(+49 571 887-44222)或电子邮件(info.de@wago.com)联系客服。

    6. 常见问题与解决方案


    - Q:如何确认产品编号?
    - A:通过查看产品上的标识符或查阅官方目录进行确认。
    - Q:产品能否承受高温环境?
    - A:该产品的温度范围为 -60°C 至 +105°C,能够适应较为广泛的温度环境。
    - Q:焊接时应使用何种焊料?
    - A:推荐使用无铅焊料,具体选择可根据产品特性及应用环境确定。

    7. 总结和推荐


    WAGO 831-3626 作为一款高性能的接线端子,具备高可靠性、良好的耐温性和优异的电气性能,非常适合于工业自动化和其他需要高可靠性的场合。如果您正在寻找一款能够在恶劣环境下长期稳定工作的电子元器件,WAGO 831-3626 将是一个理想的选择。

831-3626参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

831-3626厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

831-3626数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 831-3626 831-3626数据手册

831-3626封装设计

查看详情并下载
Symbol
Footprint
3D Model
